1. 概 述
CYKL型質量流量計是一種高精度質量流量測量儀表。由于其優異的性能，使其測量準確度高，對流體狀態要求低，壓力損失小。多種規格的儀表都可以直接獲得被測量液體或漿液的質量流量、體積流量、密度、溫度，無需人工計算或估算。
即使在惡劣的工作環境下本公司儀表也能表現出優異的性能。其內部沒有活動部件，不需復雜的安裝，對工況條件也沒有苛刻的要求。每臺傳感器都由不銹鋼材料制造，變送器的多種輸出能滿足您的各種需要。
本公司儀表已在中國獲得了防爆認證，計量器具型式批準證書和制造計量器具許可證。
本公司儀表執行標準為：
JJG 897-1995 質量流量計檢定規程
JJG 1038-2008 科里奧利質量流量計檢定規程
Q/HDKLO0001-2011 CYKL型質量流量計
2. 測量原理
質量流量計的結構是雙彎管結構，其測量原理是通過測量作用于雙彎管上的科里奧利力(簡稱科氏力)來檢測管道中的質量流量。
當滿足兩個條件：(1)雙彎管以一定的頻率振動，(2)管道中有流體流動時，就會產生一種新的力——科氏力，這個力是由管道振動和管道流體流動合成產生的附加力，這個力在彎管上產生了扭矩，使得彎管對稱其中心線發生扭轉。通過在彎管兩側的位移傳感器檢測其電信號，再對電信號進行處理，直接得出質量流量。
1. 產品技術參數
3.1技術指標

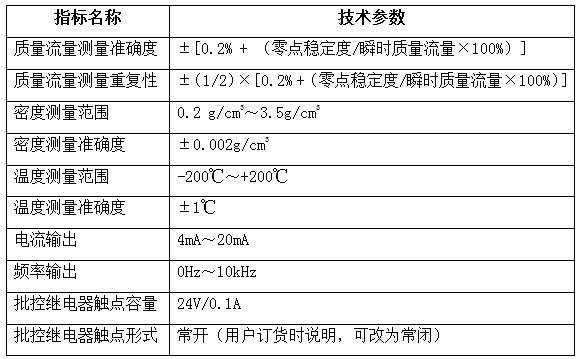

技術指標參數表(表一)
3.2基本參數

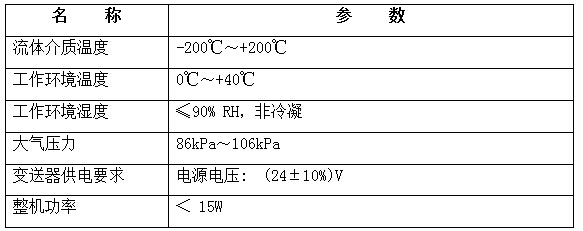

工作環境參數表(表二)

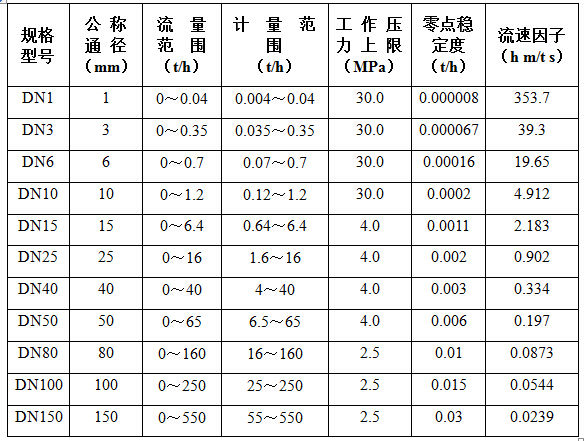

規格型號及基本參數表(表三)

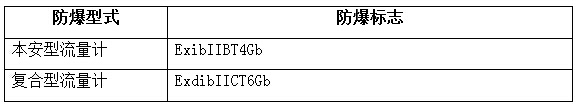

3.3防爆標志
防爆標志表(表四)
4.產品的結構組成
4.1產品的分類
根據管道公稱直徑，產品規格可分為：DN1、DN3、DN6、DN10、DN15、DN25、DN40、DN50、DN80、DN100、DN150(單位：mm)十一種。
4.2產品組成部分

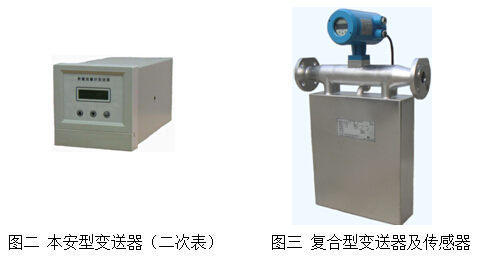

本產品由傳感器(一次儀表)和變送器(二次儀表)兩部分組成。

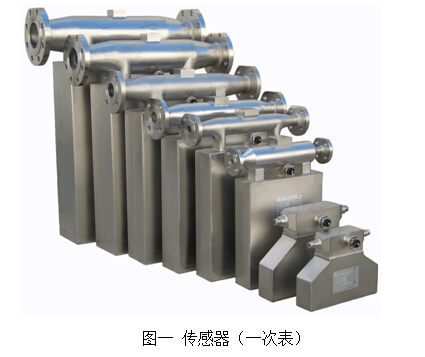

傳感器(一次儀表)是質量流量計的機械部分，內部裝有激振器、位移傳感器和溫度傳感器。
變送器(二次儀表)是儀表的顯示部分，也是儀表的電氣部分。它內部裝有電源、模擬電路、數字電路、顯示器和輸出等，它的基本功能是：接收并處理傳感器的電信號，經過處理直接得到質量流量、溫度和密度，并根據上述參數導出體積流量等所需測量的參數;可以顯示、輸出、儲存和遠程傳輸;修改流量計參數。變送器內部都裝有安全柵，起防爆隔離保護作用。
復合型流量計的傳感器(一次表)是本質安全型，變送器(二次表)是隔爆型，傳感器和變送器都可以在爆炸性氣體環境下工作，可以放在危險區。
本安型流量計的傳感器(一次表)為本質安全型，可以在爆炸性氣體環境下使用，變送器只能在規定的安全環境(見3.2基本參數)下工作。
5.安裝、調試及操作
5.1儀表的安裝
質量流量計主要分為兩部分：傳感器(一次表)和變送器(二次表)，兩者之間由屏蔽電纜連接。本安型流量計的變送器(二次表)必須放在符合規定條件下的環境(見3.2)，不可以放在危險區。變送器電源為直流24V。電源插頭的中心接地要與大地相連，接地電阻小于4歐姆。本安型流量計傳感器和變送器的安放見圖四。

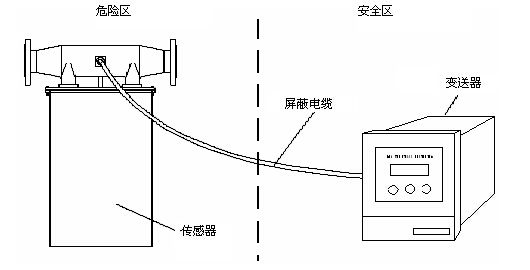

圖四 本安型流量計安放要求簡圖

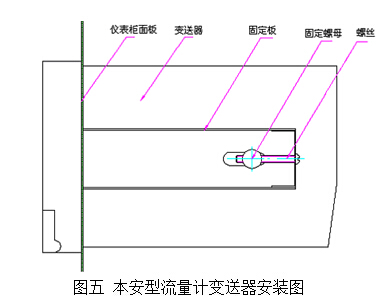

本安型流量計變送器(二次表)一般安裝在儀表柜上，儀表柜上開一152mm X 152mm的方孔，然后用隨機附送的固定板、固定螺母和螺絲按圖五所示固定本安型流量計變送器。
復合型流量計的變送器(二次表)用隨機附送的四個內六角螺絲直接固定在傳感器(一次表)之上，兩者之間由屏蔽電纜連接。變送器電源為直流24V。隨機附送一條接地線，該地線一端擰在固定螺絲上，另一端要與大地相連，接地電阻小于4歐姆。

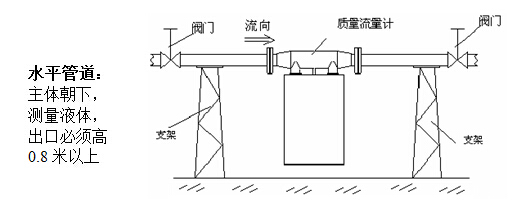

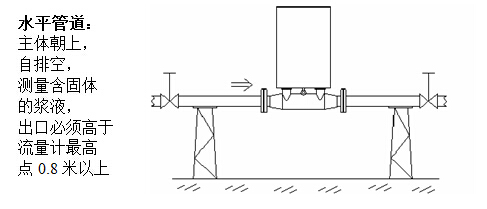

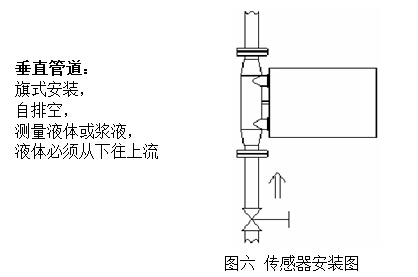

傳感器(一次表)的安裝如圖六所示，現做以下說明：
(1) 質量流量計一般安裝在水平管道上，主體部分自然垂直向下。安裝時注意流量計上標注的流向標志應與管道中的液體流向相同，如果流向標志因長期使用不清晰時，也可參考圖六判斷傳感器(一次表)流向：當傳感器(一次表)的電纜插座在背面時，流向為從左向右;
(2) 流量計的上游和下游需安裝固定支撐架;
(3) 安裝時要保證流量計的法蘭盤與管道中的法蘭盤同心，擰固定螺栓時要保證多個螺栓均勻受力，不可強迫對位，以免一次表上產生扭矩或彎矩;
(4) 流量計下游管道需要有一定的背壓，不能直接處于開放狀態，防止管道內液體不能充滿，造成測量不正確;
(5) 流量計必須離開地面，也不能與其它物品相接觸;
(6) 流量計上游管道口徑可以大于或等于流量計口徑，不能小于;
(7) 測量易氣化的液體或低溫液體，要將流量計傳感器整體加保溫材料保護，以免結露或結霜損壞傳感器;
(8) 測量管內有空氣或液體中夾帶氣體時，會產生測量誤差，一定要設法避免。
(9) 對DN1、DN3、DN6、DN10四個螺紋接嘴的型號，上述(3)、(5)條不適用。安裝時傳感器需固定在地面，用軟管連接到管道。
(10) 傳感器和變送器的編號要一一對應，否則可能產生測量誤差。
5.2安裝環境要求
質量流量計是高精度測量儀表，為了保證測量準確度，需保證安裝的環境要求：
(1)傳感器(一次表)和變送器(二次表)不得安裝在有強磁干擾的區域，否則會影響電路信號，從而影響測量準確度;
(2)傳感器(一次表)安裝的管道不能有其他振動干擾;
(3)對需要安裝在戶外的情形，要注意 和 的環境溫度，應當考慮防風遮雨措施，避免風吹雨淋，以提高流量計的工作壽命;
(4) 本安型流量計變送器(二次表)應安放在安全區或合適的控制室;
(5) 本安型流量計傳感器(一次表)和變送器(二次表)之間是由十芯屏蔽電纜連接的。
復合型流量計變送器(二次表)輸出電纜是十芯屏蔽電纜。
本公司出廠時標準配置的電纜長5米。客戶訂貨時如有特殊需求，可以增加電纜長度，最長不超過200米。
5.3 外形及安裝尺寸

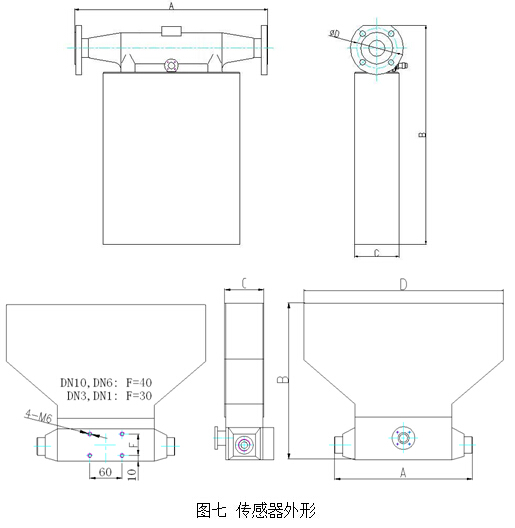

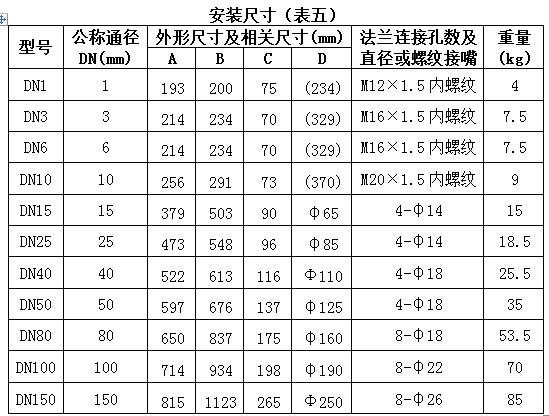

傳感器(一次表)安裝尺寸見表五和圖七。
5.4變送器(二次表)操作說明
變送器(二次表)是質量流量計的電氣部分，是控制和顯示的核心部件。
5.4.1本安型流量計變送器(二次表)
本安型流量計的變送器前面板有顯示窗口、三個按鍵、電源開關和回車同步按鈕，后面板有保險管插座和兩排雙列接線端子。內部裝有安全柵。
5.4.1.1本安型流量計變送器后面板說明

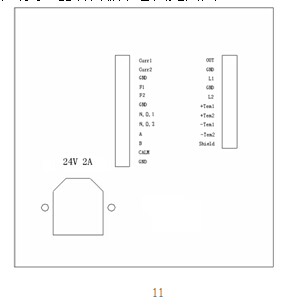

本安型流量計的變送器后面板示意圖見圖八。
圖八 變送器后面板
后面板上右邊 列是十針接線端子座，該座從上至下， 和第二針與激振器連接(標示OUT, GND);第三、第四和第五針分別與左右位移傳感器連接(標示L1, GND, L2);第六、第七、第八和第九針與溫度傳感器連接(標示+Tem1, +Tem2, -Tem1, -Tem2);第十針接電纜屏蔽層(標示Shield)。與十針接線端子座對應相連接的十根線顏色分別是棕、紅、橙、黃、綠、藍、紫、灰、白、黑。連接這十針接線端子座插頭及電纜出廠時已連接好，用戶不要自行改動。如鋪設電纜時需要拆下插頭，要記住連接順序，以便按原樣恢復。
后面板上右邊第二列是十二針接線端子座，該座從上至下， 和第二針是輸出通道1(ch1)和通道2(ch2)4mA~20mA電流信號(標示Curr1, Curr2)，第三針是電流信號的地線(標示GND);第四針和第五針是輸出通道1(ch1)和通道2(ch2)0Hz~10kHz頻率信號(標示F1，F(xiàn)2)，第六針是電流信號的地線(標示GND);第七和第八針是全關閥批量控制繼電器1常開觸點輸出(標示N.O.1, N.O.2),用戶訂貨時預先說明，可改為常閉觸點輸出;第九和第十針用于RS485數據通信(標示A, B);第十一和第十二針用于清除批量質量累加值(標示CALM, GND)，外接按鈕按下批量顯示清零，開始下次批量控制。
后面板上左下角是電源插座，電源是DC 24V。插座上有保險絲。
5.4.1.2本安型流量計變送器前面板說明

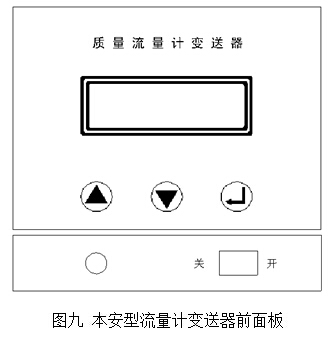

本安型流量計的變送器前面板示意圖見圖九。
本安型流量計前面板的中央是顯示窗口，用于顯示數據及提示信息。
顯示窗口下面有三個按鍵，從左至右分別是上翻鍵、下翻鍵及回車鍵，變送器的操作主要就是操作這三個按鍵。打開三個按鍵下面的翻蓋，里面是回車同步按鈕和電源開關。
注意：回車同步按鈕必須與回車鍵同時按下，回車鍵才會起作用。設置該按鈕專門用于防止誤操作。
5.4.2復合型流量計變送器(二次表)
復合型流量計的變送器前面板有顯示窗口、上翻鍵、下翻鍵、回車鍵和回車同步鍵。有兩條電纜引出：一條短電纜一端接有插頭，與傳感器(一次表)相接;另一條有六根芯線的長電纜，提供給用戶使用。若配MODBUS通訊(標準配置)，還有一條兩芯線的長電纜。
5.4.2.1復合型流量計變送器(二次表)接線說明

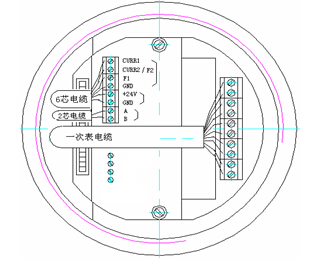

圖十 復合型流量計變送器后蓋內接線圖
復合型流量計的變送器后蓋內如圖十所示，裝有安全柵和輸出接線板。安全柵上藍色端子的引線通過一次表電纜分別接至一次表的激振器、位移傳感器和溫度傳感器。安全柵上面是輸出接線板。其中CURR2/F2正常出廠配置是CURR2。N.O.3和N.O.4是批量控制繼電器2觸點輸出，CLEAR/GND用于外接批量控制手動清零按鈕。N.O.3、N.O.4和CLEAR/GND沒有接到輸出電纜上。用戶不要打開前蓋，必要時在廠家技術人員的指導下可打開后蓋改接輸出電纜。

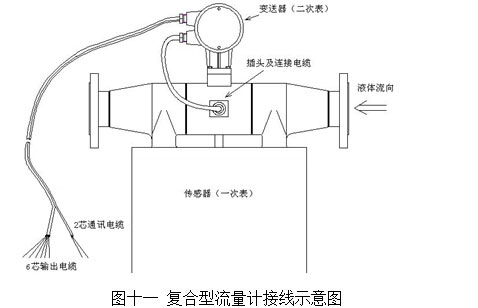

復合型流量計變送器輸出電纜為六芯的長電纜和兩芯的RS484通訊電纜，供用戶使用，見圖十一。分別為：
電流環輸出：通道1電流輸出 CURR1(紅色)
通道2電流輸出 CURR2(綠色)
頻率輸出： 通道1頻率輸出 F1(蘭色)
電流環和頻率輸出共用地線： GND(黃色)
供電電源： +24V(白色)
電源地線： GND2(黑色)
RS485通訊： A(紅色)
B(黑色)
其中電流環輸出與頻率輸出共用一個地線，電源單獨一個地線，兩個地線千萬不要混淆!
5.4.2.2復合型流量計變送器前面板說明

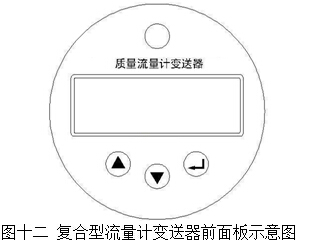

復合型流量計變送器的前面板示意圖見圖十二。
復合型流量計前面板的中央是顯示窗口，用于顯示數據和信息。
顯示窗口下面有三個鍵，上方圓圈內有一個鍵，此四個鍵是磁性開關鍵，操作時用專用磁筆貼近鍵面圓圈的玻璃即可。窗口下面從左至右分別是上翻鍵、下翻鍵及回車鍵，窗口上方是回車同步鍵。
5.4.3操作說明
按鍵操作和顯示菜單分為三部分：一是正常操作，二是提示，三是設置。

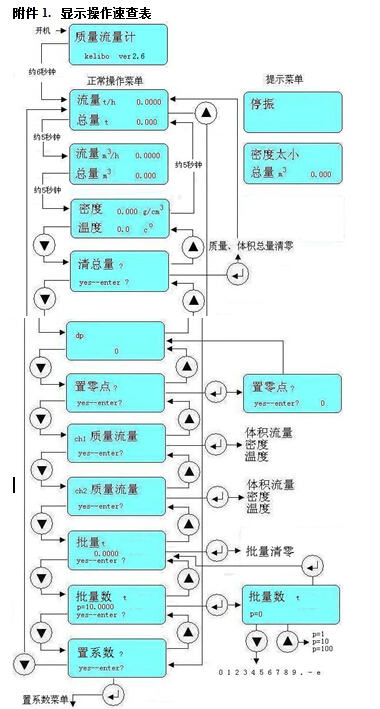

5.4.3.1正常操作菜單
變送器(二次表)通電后，顯示屏顯示儀表名稱和軟件版本。約過5秒后，自動進入正常菜單，顯示質量流量及總量。此菜單為循環滾動菜單方式，按上翻或下翻鍵，菜單向上或向下滾動。按住上翻或下翻鍵不放，菜單以約每秒一條的速度，連續向上或向下滾動。回車鍵(同時按下回車同步按鈕與回車鍵兩按鍵)用于總量清除(清除后菜單回到質量流量及總量顯示菜單)、置零點(置零后菜單回到dp菜單)、頻率和電流通道輸出組態(ch1通道1和ch2通道2每次只能各選一個參量輸出)、批量值清零、修改批量值和進入置系數菜單。
若選中cyc.dsp(循環顯示)，則此菜單前三項每隔5秒左右自動循環顯示。

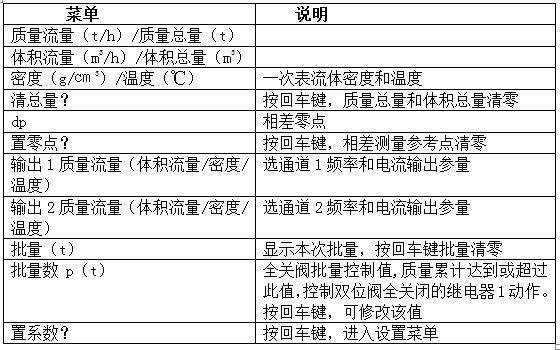

正常操作菜單說明(表六)
注意：1、總量清零和置零點，在管道中液體靜止和流動兩種情況下都能進行，操作時必須正確使用;
2、修改批量數和進入置系數菜單將暫停測量累加。
5.4.3.2置零點
置零點是關系到流量計能否準確測量的關鍵。一次表安裝后，必須 行此項操作。步驟如下：
l 聯接二次表連線并接通電源。約5秒后儀表正常顯示質量流量和總量。保持此狀態約5分鐘以上，對儀表進行預熱。
l 打開管道的上下游閥門，保持較大流量(大于50% 流量)，持續約20至30分鐘。確保管道內無積存氣體、管道無殘余應力、管道所有固定螺栓無松動。
l 先關閉下游閥門，再關閉上游閥門。確保流量計內充滿液體，無氣泡，液體靜止。保持此狀態5分鐘以上。
l 按下翻鍵，將菜單滾動至置零點，同時按下回車鍵和回車同步按鈕，進入置零點狀態。置零后，觀察幾分鐘，若顯示dp值較小，如小于±15，且該值無大的變化，說明置零成功。否則重復上述步驟。
每過一段時間(如幾個月)，要觀察一下零點dp是否超過±20，若超過要及時按上述步驟進行置零點操作，確保儀表測量的準確。
置零點操作必須在管道中液體靜止情況下進行!
5.4.3.3提示菜單
此菜單是變送器根據儀表工作狀態做出的自動提示，不能人為改變。

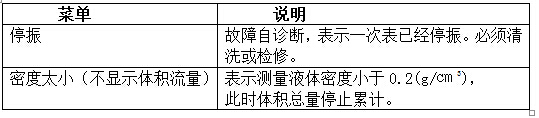

提示菜單說明(表七)

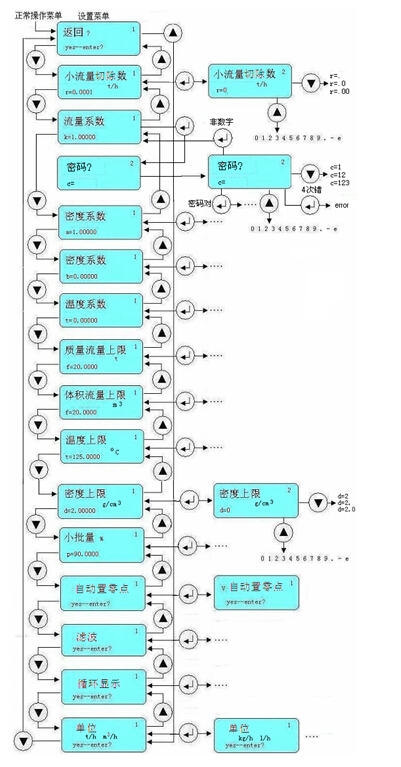

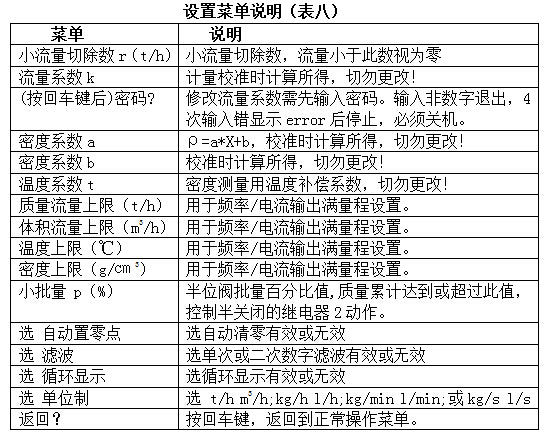

5.4.3.4設置菜單
在正常操作菜單中,按上或下翻鍵,滾動到“置系數?”，同時按回車鍵和回車同步按鈕，儀表進入系數設置菜單。此菜單為循環滾動菜單方式，按上翻或下翻鍵菜單向上或向下滾動。按住上翻或下翻鍵不放，菜單以約每秒一條的速度，連續向上或向下滾動。選擇要設置系數菜單后, 同時按回車鍵和回車同步按鈕進入數字設置。此時上翻鍵選擇字符(0～9、.、-、e),下翻鍵改為向右循環選擇數字位。其中e為指數形式，如：0.024, 可輸入為2.4e-2。當數字全部選擇好后，同時按回車鍵和回車同步按鈕，以確認所選擇的數字。
要退出該菜單，按上或下翻鍵，滾動到“返回?”，同時按回車鍵和回車同步按鈕，儀表返回到正常操作菜單。
注意：第二至第六項參數為計量部門計量檢定時設置，用戶切不可輕易更改。否則需送計量部門重新檢定。為防止誤操作丟失數據，建議將此三項參數記錄下來，與說明書、檢定證書等一同存檔保管。
第六項是密度測量時溫度補償系數，用戶切不可輕易更改。
其后的四項上限設置是用于頻率/電流輸出滿量程設置，用戶可根據需要更改。該值對應頻率輸出10kHz，電流輸出20mA。
注意：溫度輸出的零點(0Hz，4mA)對應溫度值是-60℃。
第十一項是控制雙位閥提前半關閉的批量百分比值設置。在正常操作菜單中，當批量累加達到或超過半位閥批量百分比值，半位閥控制繼電器2先動作，達到全關閥批量值，控制雙位閥全關閉的繼電器1動作。手動清批量值后兩個繼電器恢復初始狀態，開始下次批量。
第十二、十三項是自動置零點選擇(選中后參量前顯示√)和數字濾波選擇(選中后參量前顯示√，二次濾波顯示2√)。
第十四項是顯示的單位選擇，可選四種測量單位。改變單位后，要重新設置小流量切除數、質量流量上限和體積流量上限等值。
5.5 電流、頻率輸出，批量控制及通訊
5.5.1 電流、頻率輸出
本安型流量計變送器的兩路電流輸出在后面板端子標示為：“Curr1”和“Curr2”，緊接兩端子的是它們的地線“GND0”。
復合型流量計變送器的兩路電流輸出在后接線板中標示和六芯電纜顏色為：紅色線CURR1和綠色線CURR2，地線為黃色線GND。
電流環輸出為4 mA～20mA。內部已經光電隔離和DC/DC電源隔離，因此地線不可同其他地線混淆。若選HART通訊，是在“CURR2”上。
本安型流量計變送器的兩路頻率輸出后面板端子標示為：“F1”和“F2” ，它們的地線是“GND0”。
復合型流量計變送器的兩路頻率輸出在后接線板中標示和六芯電纜中顏色為：蘭色線F1。
頻率輸出為0Hz～10kHz，0V～5V方波，占空比為1：1，100Ω內阻。內部已經光電隔離和DC/DC電源隔離，因此地線不可同其他地線混淆。

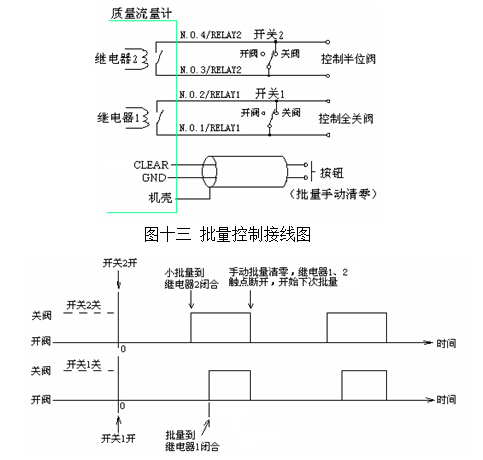

5.5.2 批量控制
在設置菜單下，進入批量設置，輸入小批量控制值(單位：%)，小批量值為控制雙位閥提前半關閉的百分比值。如設置小批量值為批量值的90%，現場設置小批量值應保證關半位閥后至全關閥前至少有2秒以上。然后退出設置菜單，進入正常操作菜單，在批量數菜單下，輸入批量值。在流量測量時，一旦質量累加達到或超過在設置菜單下輸入的小批量控制值，控制半位閥的繼電器2先動作，常開觸點閉合;質量累加到批量值，控制雙位閥全關閉的繼電器1動作，常開觸點閉合。在批量菜單下按回車或外接清零按鈕按下，批量清零。手動批量清零后兩個繼電器恢復到初始常開狀態，開始下一次批量。
當只用一個繼電器控制時，需用繼電器1，不能用繼電器2。
本安型流量計變送器在后面板的CLEAR和GND端(復合型流量計變送器在后接線板上的CLEAR和GND端)，外接按鈕用于清批量質量累加值。
本安型流量計變送器的全關閥批量控制繼電器1觸點輸出后面板標示為：“RELAY1”。半位閥批量控制繼電器2觸點輸出標示為：“RELAY2”。
復合型流量計如用戶需要必須在訂貨時說明，由廠家與用戶協商電纜的輸出
配置。
批量控制繼電器觸點為常開觸點，觸點容量24V/0.1A。
圖十四 批量控制運行圖
5.5.3自動清零(dp-0)和數字濾波(Filter)
在設置菜單下，有dp-0和Filter兩個選項。若選中dp-0，當管道中流體靜止(流量值小于小流量切除數)超過約3～4分鐘后，儀表會自動清零。不選dp-0，則不會自動清零。若現場使用的管道閥門在關閉時能保證流體完全靜止，建議選中dp-0項;若選中Filter，瞬時質量流量將經過數字濾波，但是會產生約5秒的時間延遲。當使用批量控制功能時不要選Filter,時間延遲會使批量控制不準。
5.5.4通訊
本安型流量計變送器的RS485通訊后面板端子標示為：“A”和“B”。
復合型流量計的RS485通訊在兩芯電纜中顏色為：紅色線A和黑色線B。
若選HART通訊，則沒有RS485通訊口。HART通訊在第2路電流輸出上。
5.5.5 電源
本安型流量計變送器的電源使用24V直流電源，功率小于15瓦。
復合型流量計的電源使用24V直流電源，功率小于15瓦。電源在六芯電纜中為：白色線+24V和黑色線GND,電源的地線不能與其他地線混淆。
6.計量校準
CYKL型質量流量計屬高精度計量儀表，使用中為了保證測量數據的準確，要定期送計量部門檢定。檢定校準的操作如下：
直接測量儀表的頻率輸出，接線及技術參數見5.4.1.1，5.4.2.1和5.5.1節。需要預 入設置菜單設置頻率輸出的質量流量上限值，該值對應輸出頻率10kHz。在正常操作菜單下，選中已接線的輸出通道為質量流量，就可以進行計量檢定了。
如果計量檢定結果超差，可以依據測試結果修正流量參數k。新的流量系數k1計算公式如下：
k1 = k0 * mfs / mfd
式中：k1 — 新的流量系數，用于輸入到二次表中;
k0 — 二次表中原存儲的舊流量系數;
mfs — 計量標準得到的質量平均值;
mfd — 二次儀表顯示的質量平均值。
7.故障排除

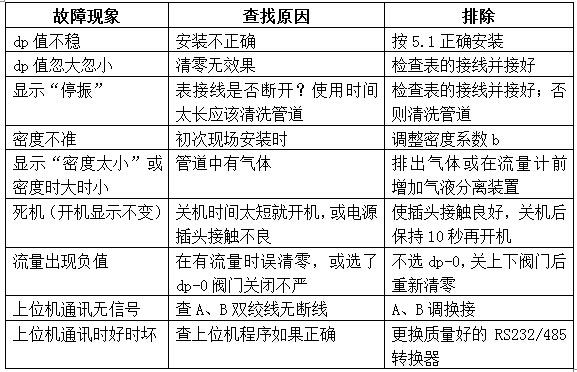

故障排除表(表九)
正常傳感器測試參數：
驅動線圈(第1-2針)：電阻值：<50Ω;交流電壓(有效值)：1V±0.5V
檢測線圈(第3-4及5-4針)：電阻值：<100Ω;交流電壓(有效值)：0.5V±0.3V
溫度電阻(第7-8針)：100Ω±10Ω(0℃時)，溫度系數約為0.38Ω/℃
溫度電阻(第6-7及8-9針)： 0Ω+2Ω
8.維修與保養
產品的壽命長短與其維修與保養的好壞關系很大，為了延長質量流量計的壽命，一定要做好維修和保養工作：
(1) 保持傳感器和變送器清潔，變送器不得放在灰塵過多的地方;
(2) 傳感器和變送器須輕拿輕放，不得摔扔;
(3) 傳感器須定期清洗內部管道，對于粘性大的流體介質，須縮短清洗周期;
(4) 定期檢修、保養。對準確度要求較高的用戶，需定期及時送計量部門檢定。
9. 選型方法
選擇合適規格的流量計是安全運行和準確計量的前提。依據下面的選型方法，可以幫助用戶正確選擇質量流量計。在選型以前，應掌握選型參數：流量范圍( 流量、額定流量、常用流量、最小流量)，管道尺寸(內徑、外徑)，操作壓力，允許壓損，介質溫度，介質密度(或比重)和粘度，介質允許流速，準確度。此外還應了解現場安裝的要求：如電纜長度、信號的制式、防爆標志、環境條件等等。
(1) 預選一種公稱通徑的質量流量計
用戶或儀表設計人員應根據被測介質的流量范圍、管道內徑，參考表三預選一種質量流量計。
舉例：如流量范圍為8～20t/h，管道內徑Φ內 = 50mm，流體粘度μ = 25cP，比重S = 0.8。則由表三可預選DN50型，公稱通徑50mm， 流量80t/h的流量計。(如果用戶已知流體的運動粘度mm2/s值，則乘以流體密度或比重即可得 粘度μ值。)
(2) 核查壓損值

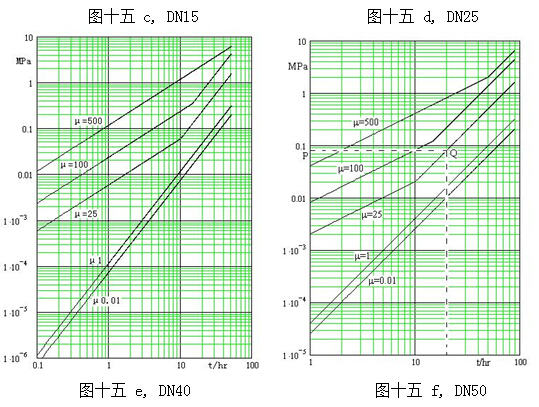

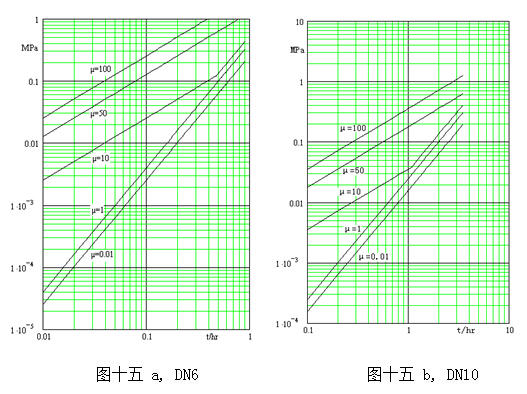

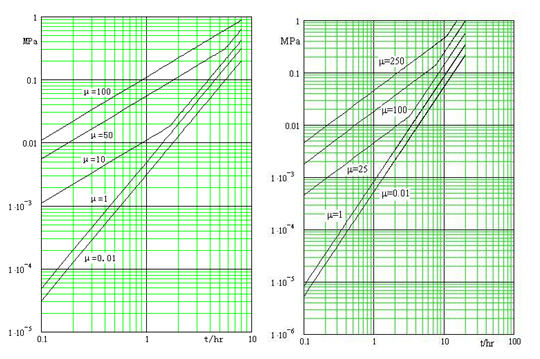

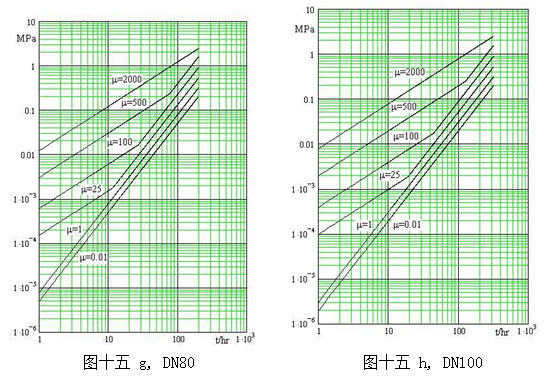

圖十五為各種規格流量計以水為參照(μ=1)時在不同粘度下的流量/壓損曲線。本例中，應在圖十五f的橫坐標上找到20t/h點，沿這點作縱坐標的平行線與μ= 25的曲線相交于Q點，經Q點作橫坐標的平行線交縱坐標于P點，由該點可讀出對應的壓損值為0.08MPa。
該壓損值稱為圖示壓損，標記為ΔP圖示 = 0.08MPa。
(3) 由被測流體的比重S計算實際壓損值
被測流體的實際壓損：ΔP實際 = ΔP圖示 / S = 0.08MPa / 0.8 = 0.1MPa
一般來說，此壓損值能符合工藝和設計的要求，余下的工作是檢查所選流量計的公稱壓力、溫度適應范圍是否符合操作條件的要求。
(4) 核算流速
如果工藝和設計對流速有要求，則應按下式核算流速：V = Kv × Qm / C。
式中： 流量Qm = 20 (t/h)
流速因子(查表三) Kv = 0.197 (h m/t s)
流體密度與水密度的比值(或比重)C = S = 0.8
則流速為：V = 20 ×0.197 / 0.8 = 4.925 m/s。
對于易燃易爆化學品，為避免大流速產生靜電， 流速應滿足工藝和安全的規定。
(5) 如果粘度很大，例如粘度不是25cP而是500cP，則從圖十五f查知相同流量時的壓降就會達到0.8MPa。此值如不能被工藝和設計壓降值所允許，則上述初選被否定。應該選公稱通徑大一號的質量流量計，例如DN80，并重復上述查表和計算工作。
(6) 選擇了公稱通徑合乎要求的流量計后，還應驗算該點的測量準確度是否符合要求。
準確度 = ±[0.2% + (零點穩定度/瞬時質量流量×100%)]
(7) 為便于計算和選型，再提供兩組曲線。

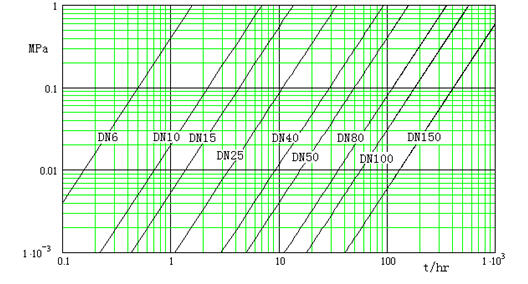

各種規格的質量流量計當用水作為介質時，其壓降和流量的關系曲線示于圖十六。若被測介質的密度、粘度和水相近，參考此曲線核算壓降值就更為方便。

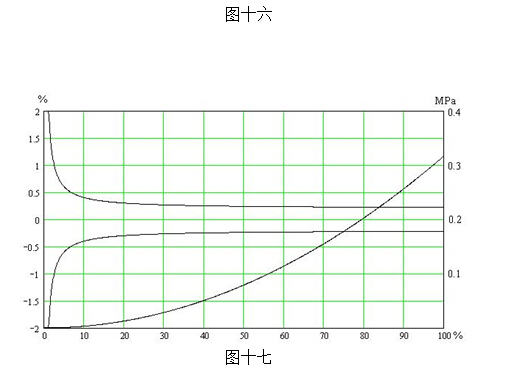

圖十七則以流量對滿量程的百分比為橫坐標，測量誤差和壓降為縱坐標，綜合地給出了各種規格質量流量計的測量誤差和以水為介質時壓損受流量大小的影響。這個圖是綜合反映各種規格的，不宜用來查表計算，但卻可以更直觀地了解質量流量計的特性。從圖中可見，不論哪種規格的質量流量計，均有很寬的測量范圍，但下限段誤差明顯加大，而上限段壓損增加。
10. 本說明書中符號單位對照：
g/cm3 克/立方厘米
℃ 攝氏度
mA 毫安
Hz、kHz 赫茲、千赫茲
V 伏特
A 安培
% RH 相對濕度
kPa 千帕斯卡
MPa 兆帕斯卡
AC、DC 交流、直流
W 瓦特
mm 毫米
t/h 噸/小時
dp 相差零點
t 噸
m3/h 立方米/小時
m3 立方米
DC/DC 直流/直流
RS485 串行通訊口
g 克
μ 粘度系數
V 流速
Kv 流速因子
Qm 流量
S 比重
C 比值(流體密度與水密度之比)
m/s 米/秒
