簡介
噴嘴流量計有悠久的歷史背景，各種試驗數據齊全。結構簡單，無可動部件、長期使用穩定可靠，豐富的設計制造和應用經驗。標準化程度高，可不必進行實流標定。標準孔板有可靠的實驗數據和完善的國際標準。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善;遵循國際標準計算與加工、使用靈活方便;國內目前流量測量中應用最廣泛的仍然是差壓式流量計，據有關資料的估計占流量儀表總用量的 60%-70%之間。它在石油、化工、礦冶、鋼鐵、電力、水利、造紙、制藥、食品和化纖等許多行業中被廣泛使用。
主要技術參數
▲公稱通徑： DN50 – DN500
▲依據 標準 GB/T2624-93 設計制造
▲依據 檢定規程 JJG 640-94 出廠檢定
▲取壓方法： 角接取壓、法蘭取壓
▲基本精度： ±0.5%、±1%、±1.5% ▲流量范圍： ≥ 1:15
▲公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10(MPa)
▲被測介質： 水、空氣、天然氣、飽合蒸氣、過熱蒸氣、其它混合介質
▲被測介質溫度：-10℃~+450℃ ▲供電電源： 24VDC
▲顯示：LCD 同屏顯示瞬時流量、累積流量、流體壓力、流體溫度及差壓值
▲輸出信號：4-20mA DC 或 RS485 通訊▲防爆性能： 本安型 EXibIICT5
▲防護性能： IP 65
產品類型分類
1、標 準 噴嘴(ISA1932噴嘴)
?適用介質;特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體
?公稱口徑：DN50—500mm (DN>500亦可設計、生產)
?工作壓力：≦42MPa
?工作溫度：-50℃ — 650℃
?取壓方式：角接(單獨環室、法蘭環室一體或直接鉆孔)取壓
?噴嘴安裝方式：法蘭(直接鉆孔兼取壓件)、緊固件夾持式、法蘭、環室、緊固件夾持式
夾持件(兼取壓件)焊接式
?執行標準:IS05167; GB/T2624
? 度:符合標準：±1.0 %
?材質：法蘭或夾持件：按介質溫度可選碳鋼、合金鋼;不銹鋼等
?噴嘴:不銹鋼304; 316等

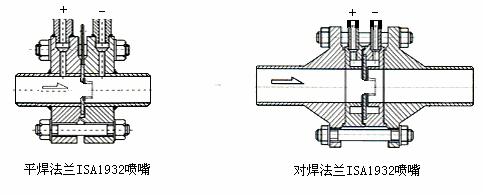

標準噴嘴
2、長徑噴嘴
?適用介質;特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體
?公稱口徑：DN50—630mm
?工作壓力：≦42MPa
?工作溫度：-50℃ - 650℃
?取壓方式：徑距(D-D/2)取壓
?噴嘴件安裝方式：配帶并焊接上、下游管段再按徑距(D-D/2)設置取壓孔?
?執行標準：IS05167; GB/T2624
?材質：上、下游管段按介質溫度可選碳鋼、合金鋼;不銹鋼等
?噴嘴;不銹鋼304; 316等
長徑噴嘴
產品結構分類
1、噴嘴流量傳感器
特點：只提供差壓信號的形成部分(噴嘴部分)，不提供差壓變送器和流量計算顯示部分，輸出信號為流體在節流件前后形成的壓力差。由用戶自己進行其它配置。

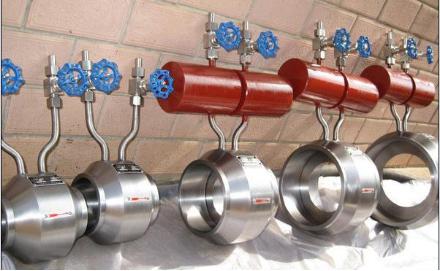

噴嘴流量傳感器
2、噴嘴流量變送器
由噴嘴流量傳感器和差壓變送器組成，輸出代表差壓信號大小的 4-20mA 電信號，流量計算及溫度、壓力補償由用戶另外配置完成。有分體式安裝和一體式安裝兩種結構。
一體式安裝是產品出廠時己將差壓變送器與噴嘴連接成一體，用戶購買一體式噴嘴后，使用時不需再連接引壓管。但必需配接相應的流量計算器、壓力變送器和溫度變送器。
分體式噴嘴流量變送器由獨立的噴嘴流量傳感器和差壓變送器組成。噴嘴流量傳感器和差壓變送器之間的引壓管連接由用戶自己完成。

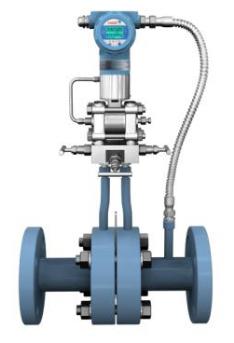

一體式噴嘴流量計
注意事項
◆安 裝
▲可水平、垂直或傾斜安裝，應保證管內充滿液體。
▲節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔
凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合 GB/T26224—93 有關規定。
引壓管路安裝應符合標準規定的規范。
◆訂貨須知
▲訂貨時請詳數據：
(1)被測介質
(2) 、常用、最小流量。
(3)工作壓力、工作溫度
(4)介質密度、粘度
(5)管道材質、內徑、外徑
(6)允許壓力損失
(7)取壓方式
(8)現場管道敷設情況和局部阻力件形式。
