一 概述

§1.1 引言

歡迎您選擇使用性能更優異、功能更多、采用專利技術制造的CY-LU系列中文版超聲波流量計。

CY-LU系列超聲波流量計是我公司最近在吸取了國內外現有同類機型的優點并采用了      的技術設計制造的，是國內優先達到國際水平、精度達到0.5級的時差式超聲波流量計。

CY-LU系列中文版超聲波流量計是一種外夾、通用、時差式超聲波液體流量計，適用于工業環境下連續測量不含大濃度懸浮粒子或氣體的絕大多數清潔均勻液體的流量和熱量。

新版超聲波流量計具有以下特點：(1)增加了動、靜態清零功能，校正后精度更高;(2)采用了平衡差分發射平衡差分接受電路，抗干擾性能和適應性能有很大提高提高，能適用于大功率變頻器工作場合;(3)采用了集成電路，電路參數進行了優化，所以生產工藝更簡單，而整機可靠性和一致性等性能更加優異。

本手冊是針對CY-LU系列超聲波流量計，對該系列的固定式和便攜式機型的功能、安裝及操作作了詳細的介紹。為了助于您盡快熟悉CY-LU的特點和功能，建議您抽時間全面閱讀本手冊。如有任何問題，可隨時與技術服務人員聯系。

§1.2 CY-LU的特點

CY-LU 型流量計是基于微處理器技術，自身完備的流量測量儀表，與其它常規類型流量計或其它超聲波流量計相比，除具有高精度、高可靠性、高性能、低價格的顯著特點外，還具有下列更多的優點：

* 可視界面操作，使用更方便可靠，并且功能更多，可用于幾乎全部工業環境中。

* 優化的智能信號自適用處理，使用者無需任何電路調整，使安裝更容易簡單。

* 可使用公制或英制單位，流量的單位可選用幾乎所有常用的中外通用單位，在帶背光液晶顯示器上選擇顯示流量、流速、累積量及日期時間等。

* 日、月、年流量累積功能可記錄前64個運行天、前64個運行月、前5個運行年的累積流量;上、斷電管理功能可記錄前64次上電和斷電時間。

* 便攜式流量計帶有自動充電的機內電源，可連續工作8小時。并備有外接直流電源輸入插座。

* 完備的輸出信號包括集電極開路、頻率信號輸出、4~20mA電流環模擬輸出等。帶倍乘因子(量程)的機內七位數長的正向、負向、凈流量及熱量累積器獨立工作，并可通過集電極開路電路輸出累計脈沖。

* 兩路模擬輸入可輸入壓力、溫度液位信號。配接溫度變送器可實現熱量測量。

* 用戶選擇標準校正曲線或用戶實驗校正曲線對因液體流態分布引起的速度變化按雷諾系數進行校正。

在測量技術上，CY-LU使用了可達0.2ns超高分辯率、超高線性、超高穩定的時間測量電路，加上機內使用的32位長數字處理程序，保證了CY-LU比其他類型的流量計具有更高的分辨率和測量范圍。

在設計上，CY-LU采用了      上         的集成電路及微處理器智能控制，實現了生產過程中元器件參數無調整化，生產工藝既簡單又可靠，產品一致性好，保證每一臺出廠的機器都達到      性能、      工作狀態。

§1.3 工作原理

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，其關系符合下列表達式：

其中

θ 為聲束與液體流動方向的夾角

M 為聲束在液體的直線傳播次數

D 為管道直徑

Tup 為聲束在正方向上的傳播時間

Tdown為聲束在逆方向上的傳播時間

ΔT=Tup –Tdown

§1.4 典型用途

1. 水、污水、海水 8. 船體操作和維護

2. 給水和排水 9. 節能監測、節水管理

3. 發電廠(核電、火力和水力) 10. 造紙和制漿

4. 熱力、供暖、供熱 11. 泄漏檢測

5. 冶金、礦山 12. 流量巡檢、流量跟蹤和采集

6. 石油、化工 13. 熱量測量、熱量平衡

7. 食品和醫藥 14. 流量、熱量化管理、監控網絡系統

§1.5 裝箱單(標準配置)

1. 主機(固定、或便攜) 一臺

2. 標準M型傳感器(探頭) 一副

3. 說明書(本手冊) 一本

4. 傳感器夾具 一副

5. 產品合格證 一份

§1.6 可選備件

1. 便攜式流量計專用微型打印機及其消耗材料。

2. 大型傳感器、高溫、插入式傳感器及管段式傳感器。

3. 專用屏蔽電纜SYV50-30-T。

4. 2MHz小型傳感器。

5. RS485接口板、串行口數據記錄器、超聲波測厚儀 (用于測量管道壁厚，提高流量計的使用精度。

6. GSM短信息流量數據查詢模塊(可以用普通手機查閱流量計數據)、計算機聯網軟件。

§1.7產品型號編碼規則

CY-LU □ □ □ □

Ⅰ Ⅱ Ⅲ Ⅳ

Ⅰ：主機樣式：L→固定式，P→便攜式，T→盤裝式, H→手持式，Ex→防爆式。

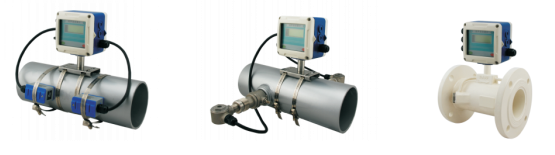

Ⅱ：傳感器樣式：□ M→外縛式中探頭

S→外縛式小探頭

L→外縛式大探頭

G-(ф)→管段式探頭

C→插入式探頭

1→4~20mA輸出：I

2→ RS232輸出：R

3→ OCT 輸出：O

Ⅲ：信號輸出：□

Ⅳ：工作電源：A→交流電，D→直流電。

§1.8接線圖

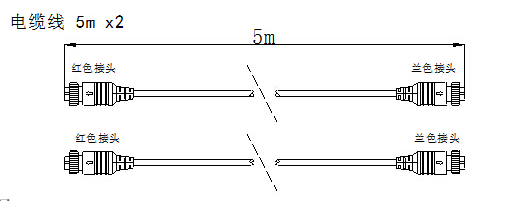

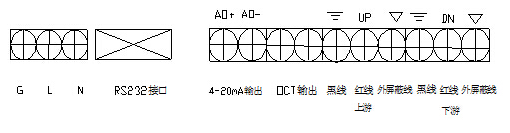

CY-LU便攜式的上游探頭帶紅色護套，下游探頭帶藍色護套。應分別對應接到面板的上下游插座上。(如下圖所示)

固定式接線圖：

§1.9 性能指標

(如下表所示)

二 開始安裝測量

§2.1 開箱檢查

請檢查備件是否與裝箱單內容相符?是否運輸中機殼受損?是否有螺絲脫落?連線是否松動?如有問題，請盡快與廠家聯系。

§2.2 供電電源

§2.2.1 便攜式

便攜式超聲波流量計采用內置式可充電鎳氫電池，充滿后一般可工作20小時左右。

充電方式采用智能充電方式，操作者可將配備的電源線一端插入機器右側AC220V端口，另一端插入電源插座(AC220V)即可完成充電操作。

§2.2.2 固定式

用戶在訂貨時，應注意告知廠家，需要哪一種供電方式的流量計。一般情況下廠家提供的產品為AC220V供電方式。

特別提請操作者注意：若是交流(AC220V)供電的主機插入直流電源，或者直流(DC8-36V或AC7-30V)供電的主機接入AC220V電源，就會把流量計燒毀了。

CY-LU型固定式主機按供電方式可分為兩類：

一類 AC220V供電(統稱交流供電)

二類 DC8-36V或AC7-30V(統稱直流供電)

§2.2.3 接線

打開主機機殼，可看到左下面標號220VAC和GND的接線端子。一般情形下GND接線端子應該連接到“大地”地線上，如布滿儀表間內相當粗接地線等。如果沒有“大地”地線，或是“大地”地線接地不良，可把GND號接線端子良好地連接至暖氣管道上。220VAC兩個接線端子是電源接線端子。對直流電源不需區分正負極，視同交流電源一樣接入即可，因為內部帶有極性翻轉電路。

§2.3 通電

CY-LU 系列超聲波流量計通電后，首先運行自我診斷程序，如存在故障，則顯示相應的錯誤信息(參見問題處理章節)。診斷程序后，機器將自動按使用者上次所輸入的參數進行工作。

鍵盤操作并不影響測量的進行，因為CY-LU內部采用了分時技術進行并行處理。測量、運算、鍵入、顯示、打印、串行口操作、輸入輸出等都稱為“事件”，各事件之間是相互獨立的。例如使用者修改日期時間將絲毫不影響與日期時間無關的其他任務。

通電時，如果機器已經安裝好，從M01窗口可以看到機器正在調整放大器增益，顯示器左上角顯示S1，S2，S3，S4四個步驟后，機器自動進入正常的測量狀態，顯示器右上角顯示“*R”字樣。

如果是      次使用或是在新的安裝點安裝，需要輸入新安裝點的參數。使用者所輸入的任何參數，CY-LU都記錄在機內的NVRAM中，將      記憶，直到使用者再次修改。

當使用者改變了參數或移動探頭后，機器將自動重新計算調整，按使用者新輸入的參數進行工作。CY-LU工作時能夠同時完成所有的任務，不論在哪一個顯示窗口上，測量、輸出等任務是照常進行的。固定式每次上電后自動進入上次斷電前所在的顯示窗口。

**內部技術點：CY-LU對測量事件及鍵入、顯示、打印、串口操作、輸入輸出等所有事件采用分時技術進行并行處理，所以不影響與日期時間無關的所有其他任務。

§2.4 鍵盤

CY-LU系列超聲波流量計鍵盤如右圖所示，說明如下

0 ~ 9 和 . 鍵用于輸入數字或菜單號;

? 鍵用于左退格或刪除左面字符;

▲/+和▼/-用于進入上一菜單或下一菜單，在輸入數字時，相當于正負號鍵;

MENU 鍵(以后文字描述時，簡稱為M鍵)用于訪問菜單，先鍵入此鍵然后再鍵入兩位數字鍵，即可進入數字對應的菜單窗口，例如欲輸入管外徑，鍵入MENU 1 1 即可，其中“11”是管外直徑參數窗口地址碼。ENT鍵，為回車鍵，也可稱為確認鍵，用于“確認”已輸入數字或所選擇內容。另一個功能是在輸入?yún)?shù)前按此鍵用于進入“修改”狀態。

§2.5 怎樣操作

CY-LUT采用了窗口化軟件設計，所有輸入?yún)?shù)、儀器設置和顯示測量結果      細分為100多個獨立的窗口表示，使用者通過“訪問”特定的窗口即可達到輸入?yún)?shù)、修改設置或顯示測量結果的目的，窗口采用兩位數字編號，從00~99，然后是M.0，M.7等。窗口號碼，或稱窗口地址碼，表示特定的含義，例如11號窗口表示輸入管道外徑參數，24號窗口選擇探頭安裝方式等，見命令/顯示窗口詳解一章說明。

訪問窗口的快捷方法是在任何狀態下，鍵入MENU 鍵，再接著鍵入兩位數的窗口地址碼。例如欲輸入或查看管道外徑參數，窗口地址為11，鍵入MENU 1 1 即可。

訪問窗口的另一種方法是移動訪問，使用按鍵▲/+和▼/- 及ENT 鍵，例如當前窗口為66，鍵入▲/+即進入窗口65，再鍵入▲/+ 即進入窗口64;鍵入▼/- 后，又回到窗口65，這時再鍵入▼/- 即進入窗口66。

窗口地址碼的安排是有一定規律的(請見第四節說明和“命令/顯示窗口詳解”章)，使用者并不需要一一記住，只需記住常用窗口的地址碼以及不常用窗口的大體位置即可。使用時暫時進入大體相鄰的窗口，然后使用▲/+和▼/- 鍵找到欲訪問窗口。

總之，有機的結合使用快捷方法和移動方法，可以發現訪問窗口的操作方法實際上既簡單又方便。

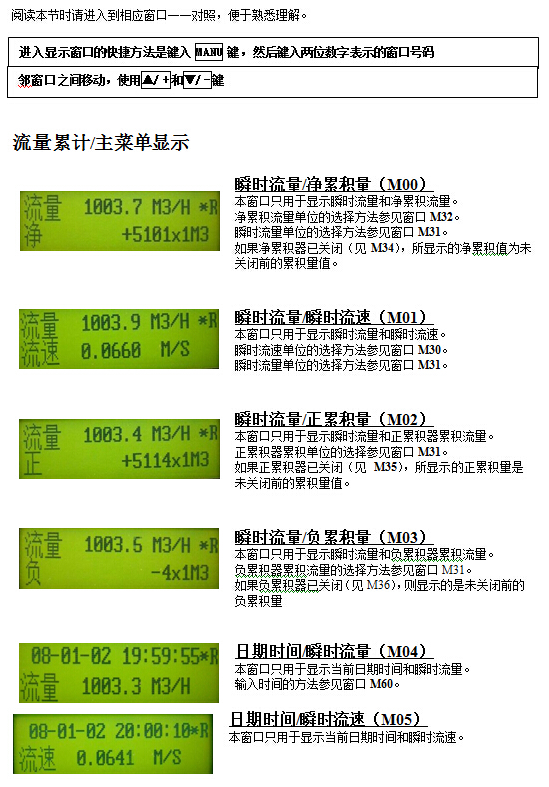

窗口本身主要分為三種類型：(1)數據型,例如M11，M12;(2)選擇項型，例如M14;(3)純顯示型，例如M00，M01。

Ⅰ.訪問數據型窗口，可以查看對應的參數。如果欲修改數值，可直接鍵入數值鍵然后回車ENT ，也可鍵入回車ENT 后，再鍵入數字鍵，然后再回車ENT 確認。

例如欲輸入管道外徑參數為219.2345，按鍵如下：MENU 1 1 進入11號窗口，所顯示的數值是上次輸入的值，這時可鍵入ENT 鍵，在屏幕第二行左端顯示“>” 和閃動的光標，輸入數值參數;也可以不鍵入ENT 鍵，而直接鍵入數字鍵如下:2 1 9 . 2 3 4 5 ENT。

Ⅱ.訪問選擇型窗口，可以查看對應所選擇的選擇項。如果欲進行修改，必須先鍵入回車ENT ，這時屏幕左邊將出現“>”和閃動的光標，表示進入可修改選擇狀態。使用者可使用▲/+和▼/- 鍵移出所要的選擇值后，鍵入ENT鍵確認;也可以直接輸入數字對應的選擇項，鍵入ENT 鍵確認。例如管道的材質是不銹鋼，鍵入MENU 1 4 ，進入14號窗口，鍵入ENT ，進入修改狀態。這時可使用▲/+和▼/- 鍵移出 “1. 不銹鋼”選項，鍵入ENT 鍵確認;也可在修改狀態下直接鍵入數字鍵 1 ， 屏幕第二行將顯示“1. 不銹鋼”鍵入ENT 鍵確認。

一般情形下，如果想進行“修改”操作，必須先鍵入ENT 鍵(數字型窗口可以省掉)

如果出現鍵入ENT鍵后，不能進入修改狀態的情況，是儀器已經加上了密碼保護。用戶必須在47號窗口中選擇“開鎖”項，并輸入原密碼后，方能進行修改操作。

§2.6 窗口簡介

CY-LU的特色是全部使用窗口操作。

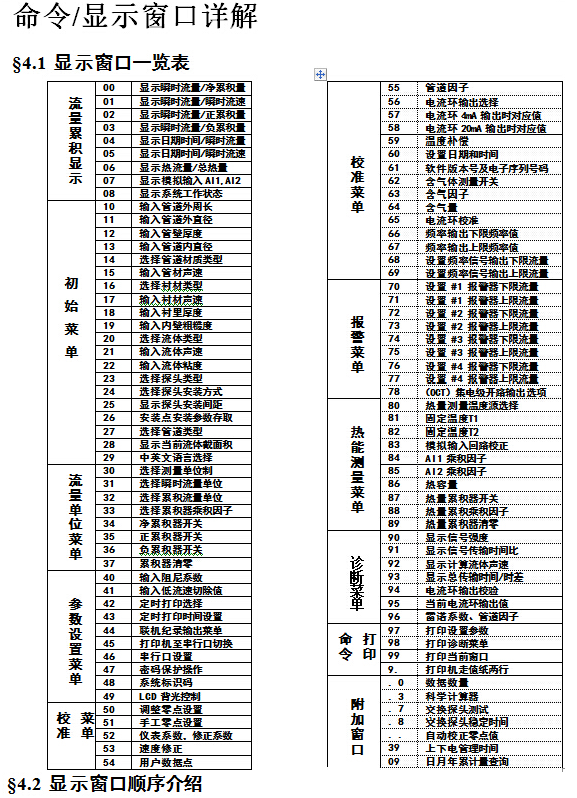

窗口按下列規律安排：

還有一些窗口是有關硬件調試操作的，只用于廠家調試。

詳細的說明請見“怎樣使用”和“窗口詳解”章節。

如果還感覺到操作有困難，請模仿下一節輸入管道參數步驟練習。

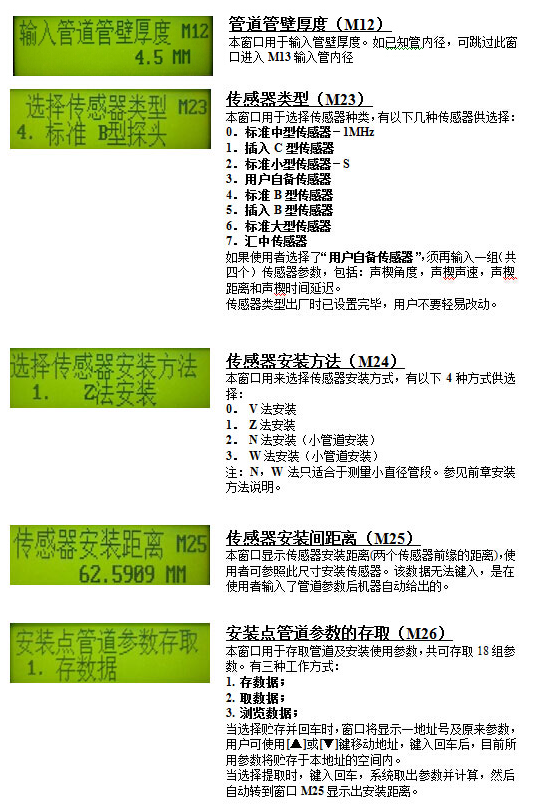

§2.7 快速輸入管道參數和步驟

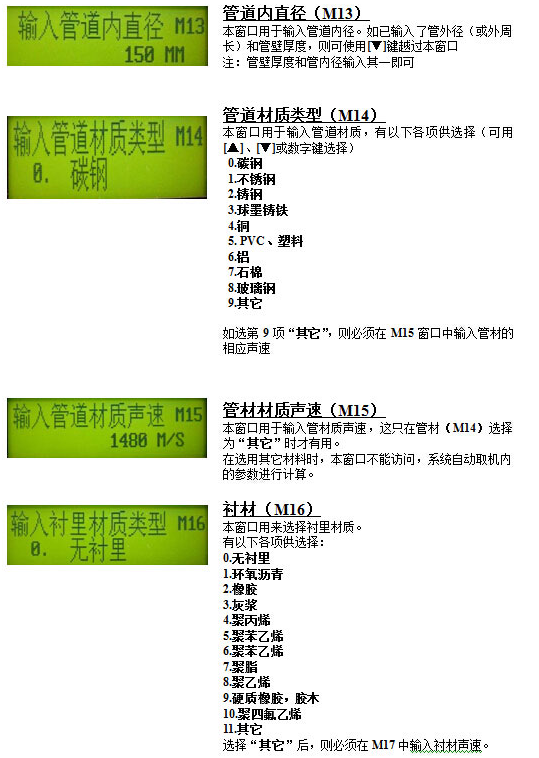

CY-LU常規測量時需要輸入下列參數：

1. 管道外徑

2. 管壁厚度

3. 管材

4. 襯材參數(如有的話,可包括襯里厚度和襯材聲速)

5. 流體類型

6. 探頭類型 (因為主機可支持多種不同探頭)

7. 探頭安裝方式

上述參數條件的輸入步驟一般遵循下列快速設置步驟順序:

1. 鍵入MENU 1 1 進入11號窗口輸入管外徑 ENT

2. 鍵入▼/- 進入12號窗口輸入管壁厚度ENT

3. 鍵入▼/- 進入14號窗口ENT ,▲/+或▼/- 選擇管材ENT

4. 鍵入▼/- 進入16號窗口ENT ,▲/+或▼/- 選擇襯材ENT

5. 鍵入▼/- 進入20號窗口ENT ,▲/+或▼/- 選擇流體類型ENT

6. 鍵入▼/- 進入23號窗口ENT ,▲/+或▼/- 選擇探頭類型ENT

7. 鍵入▼/- 進入24號窗口ENT ,▲/+或▼/- 選擇安裝方式ENT

8. 鍵入▼/- 進入25號窗口，按所顯示的安裝距離及上步所選擇的安裝方式安裝好探頭(見本章安裝節)

9. 鍵入MENU 9 0 進入90號窗口查看信號強度

10. 鍵入MENU 0 1 進入01號窗口顯示測量結果

§2.8選擇測量點

超聲波流量計外貼式傳感器的安裝在所有流量計的安裝中是最簡單便捷的，只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，然后把探頭捆綁在管道上即可。

選擇測量點時要求選擇流體流暢分布均勻的部分，為了保證測量精度。一般應遵循下列原則：

* 要選擇充滿流體的管段，如管路的垂直部分或充滿流體的水平管段。

* 測量點要選擇距上游10 倍直徑，下游5 倍直徑以內均勻直管段,距離閥門出口出盡量遠一些。

* 要保證測量點處的溫度在可工作范圍以內。

* 充分考慮管內壁結垢狀況，盡量選擇無結垢的管段進行測量。實在不能滿足時，需把結垢考慮為襯里以求較好的測量精度。

* 選擇管材均勻密致，易于超聲波傳輸?shù)墓芏巍?/p>

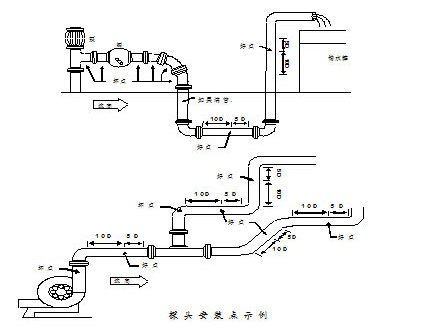

測量點的選擇請見右面兩例圖示。

§2.9 探頭接線

便攜式探頭使用不同的顏色區分上下游探頭，請注意區分。新版超聲波流量計的探頭連線要采用高頻雙絞線，這是因為收發電路采用了平衡發射平衡接收所決定的，采用高頻雙絞線的好處是能使抗干擾性能大大提高。如果使用單屏蔽的常規高頻電纜，會使機器性能下降，干擾大的時候，不能正常測量。

上游傳感器的紅色芯線接到右邊接線端子上，黑色的芯線接到左邊接線端子上，同樣，下游傳感器的紅色芯線接到右邊接線端子上，黑色的芯線接到左邊接線端子上。外屏蔽線直接接地。

建議一般情形下，都要使用專用電纜。專用電纜損耗小，抗干擾性好，能保證儀表長期可靠工作。

§2.10 安裝探頭

在安裝探頭之前，須把管外欲安裝探頭的區域清理干凈，除去一切銹跡油漆，選擇出管材致密部分進行探頭安裝：在探頭的中心部分和管壁涂上足夠的耦合劑，然后把探頭緊貼在管壁上捆綁好。

注意 1. 兩個探頭要安裝在管道管軸的水平方向上;

2. 探頭的安裝方向。

安裝探頭過程中，千萬注意在探頭和管壁之間不能有空氣泡及沙礫。在水平管段上，要把探頭安裝在管道截面的水平軸上，以防管內上部可能存在氣泡。

如果受安裝地點空間的限制而不能水平對稱安裝探頭，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝探頭。

§2.10.1 探頭安裝距離

探頭間距以兩探頭的最內距離邊緣為準，在輸入了所需的參數以后，參考窗口25所顯示的數字，并使探頭的間距符合25號窗口的數據。

§2.10.2 探頭安裝方式

探頭安裝方式共有四種。這四種方式分別稱為V法、Z法、N法和W法。下面分別說明。一般地在小管徑時(DN100~300mm)可先選用V法;V法測不到信號或信號質量差時則選用Z法，管徑在DN300mm以上或測量鑄鐵管時應優先選用Z法。

N法和W法是較少使用方法，適合DN50mm以下細管道。

§2.10.3 V法

V法一般情況下是標準的安裝方法，使用方便，測量準確。可測管徑范圍為25mm至大約400mm;安裝探頭時，注意兩探頭水平對齊，其中心線與管道軸線水平一線。

§2.10.4 Z法

當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚，造成V法安裝信號弱，機器不能正常工作時，要選用Z法安裝。原因是;使用Z法時，超聲波在管道中直接傳輸，沒有折射(稱為單聲程)，信號衰耗小。

Z法可測管徑范圍為100mm至大約3000mm。實際安裝流量計時,建議300mm以上的管道都要選用Z法

§2.10.5 N法(不常用的方法)

N法安裝時，超聲波束在管道中折射兩次穿過流體三次(三個聲程)，適于測量小管徑管路。N法通過延長超聲波傳輸距離，提高測量精度。(不常用方法)

§2.10.6 W法(極不常用的方法)

同N法一樣，W法也通過延長超聲波傳輸距離的辦法來提高小管測量精度。適于測量50mm以下的小管。使用W法時，超聲波束在管內折射三次，穿過流體四次(四個聲程)。

§2.10.7 插入式傳感器的安裝

CY-LU型超聲波流量計的插入式傳感器為我公司的新一代產品，是集外夾式傳感器與標準管段式傳感器二者優點的產品，其特點為：

1. 解決了由于管道內壁結垢或腐蝕嚴重時，使用外縛式傳感器信號弱、測量不正常的難題。

2. 使用的專用開孔工具可以使傳感器在帶壓不停水的情況下安裝，保證生產的正常穩定運行，并使之達到日后維護。

3. 該傳感器的超聲波發射晶體與被測量液體直接接觸，提高了測量精度和機器的運行穩定性。

4. 相對電磁流量計，在大口徑管道上既經濟又可靠準確。

2.10.7.1要求

1、安裝場地

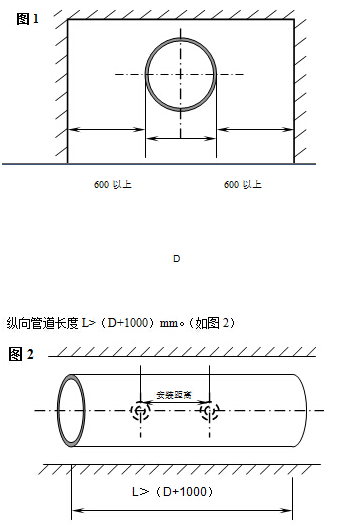

安裝插入式傳感器需要較大的空間，在儀表井中管壁到墻壁之間的距離至少600mm以上。

即寬度W >(D+600×2)mm。(如圖1)

安裝超聲波流量計需要一定的直管段，一般上游大于10D，下游大于5D(D為直徑)，距泵出口或閥門處要大于30D。

2、工具

安裝插入式傳感器需要專用開孔定位工具(由廠家提供)、專用球閥底座兩個、鋼制球閥兩個、手電鉆及大扳手和生料帶等。

2.10.7.2輸入?yún)?shù)

主機初始設置子菜單中

M23 菜單中需選擇第5項，即“5、插入B型探頭”

M24 菜單中選擇第1項，即 1、Z (Z法安裝)

M25菜單中所示內容即為安裝距離，這個距離是指兩個插入式傳感器的中心沿管軸方向上的距離。(見圖2)

2.10.7.3安裝步驟

1、定位

將管道參數輸入主機，計算出安裝距離(由于采用插入式傳感器，建議均使用直接測量方式，即Z安裝方式)定出兩個傳感器的位置，安裝距離為兩個傳感器的中心距。

注意：兩個傳感器一定要保證在同一軸面上。

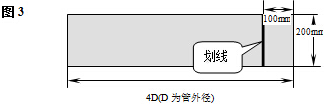

制作定位紙：取一條長4D，寬200mm(或D)的矩形紙帶，在距邊緣約100mm處劃一條線;(如圖3)

將定位紙纏繞在已處理好的管道上，注意要把紙兩邊互相重合對齊，才能使所劃的線與管軸相平行;(如圖4)

將球閥底座分別焊接在A和B兩點上。

注意球閥座中心點一定要與A和B兩點重合。

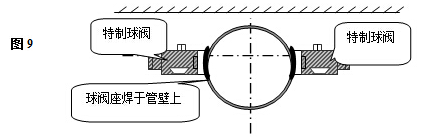

2、安裝球閥座(如圖9)

對于可焊接管材(如鋼、PVC等)只需將球閥座直接焊在管道外壁上，(焊前將焊點附近的管道表面處理干凈)焊接時注意一定不要夾雜氣孔，以防漏水，甚至斷裂。

對于不可焊接管材(如鑄鐵等)，需采用定制的專用護套將球閥座緊固在管道外壁上，一定要密封好，以防漏水。將球閥座上纏好生料帶，擰上球閥。

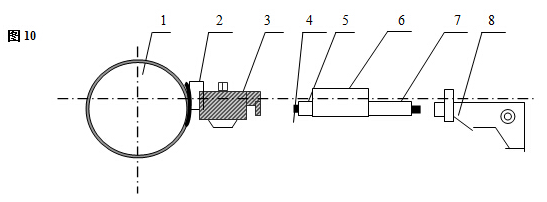

3、鉆孔(如圖10)

將開孔器前端纏好生料帶，然后與特制球閥外螺紋連接，緊固好后，打開球閥，推動鉆桿直至與管道外壁接觸，將手電鉆與鉆桿接好鎖緊，接通電源，開始鉆孔，在鉆孔過程中一定不能進鉆過快，要緩慢進鉆，以免卡鉆，甚至鉆頭折斷，感覺鉆透后，拔出鉆桿直到開孔器鉆頭的最前端退至球閥芯后，關上球閥，卸下開孔器。

1、管道 2、球閥座 3、特制球閥 4、定位鉆 5、F17開孔鉆 6、密封套 7、鉆桿8、手電鉆

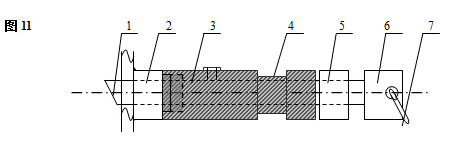

4、傳感器的裝入(如圖11)

把鎖緊螺母旋至傳感器底部，將傳感器旋入特制球閥導向螺紋，當旋至球閥芯時，打開球閥，繼續旋入傳感器，直至傳感器前端伸出管道內壁，調整好傳感器的角度，(兩個傳感器進線孔應同時向上或向下)，緊固好鎖緊螺母,      將線接好，用硅橡膠密封接線處。

1傳感器 2球閥底座 3球閥 4導向螺紋 5鎖緊螺母 6接線盒 7信號線

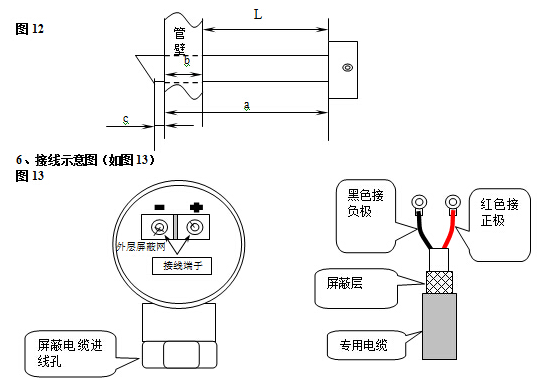

5、傳感器伸入管內壁尺寸計算(如圖12)

傳感器的長度a和管壁厚度b已知，現場管外傳感器長度L也可測量，只需L = a – b,并使c = 0即可。

7、接線完畢后，鎖緊進線孔螺母，然后將防水膠注滿接線盒，      蓋上盒蓋。

8、維修與服務

本公司產品包修一年，該傳感器的維修非常簡單，只需按安裝的相反過程，將舊的傳感器卸下,換上新傳感器即可。

§2.11 檢查安裝

檢查“安裝”是指檢查探頭安裝是否合適、是否能夠接受到正確的、足夠強的、可以使機器正常工作的超聲波信號，以確保機器長時間可靠的運行。通過檢查接收信號強度、總傳輸時間、時差以及傳輸時間比值，可確定“安裝”是否      。

“安裝”的好壞直接關系到流量值的準確，機器長時間可靠的運行。雖然大多數情形下，把探頭簡單地涂上耦合劑貼到管壁外，就能得到測量結果，這時還是要進行下列的檢查，以確保得到      的測量結果并使儀器長時間可靠的運行。

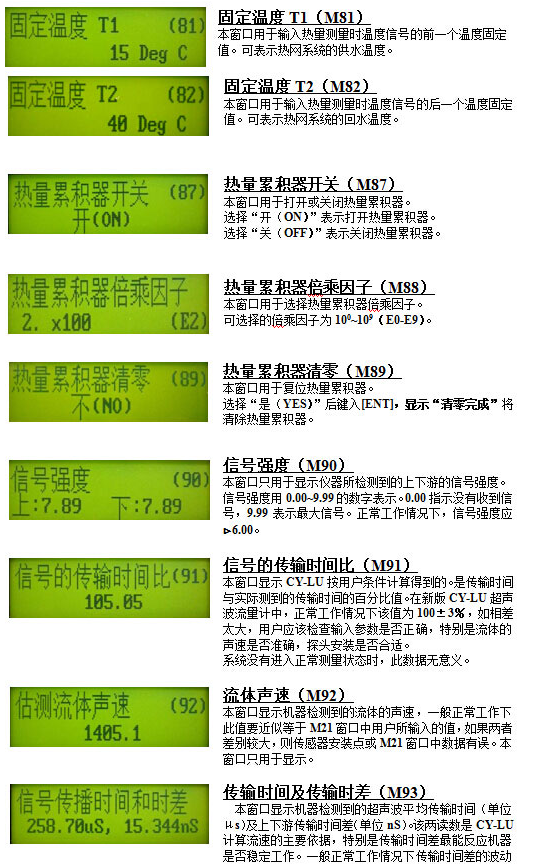

§2.11.1 信號強度

信號強度(M90中顯示)是指上下游兩個方向上接收信號的強度。CY-LU使用0.00～9.99 的數字表示相對的信號強度。0.00 表示收不到信號;9.99 表示      的信號強度。

安裝時應盡量調整探頭的位置和檢查耦合劑是否充分，確保得到      的信號強度。系統正常工作的條件是兩個方向上的信號強度大于6.00。當信號強度太低時，應重新檢查探頭的安裝位置、安裝間距以及管道是否適合安裝。

上、下游信號強度要基本保持一致。信號差的原因可能是干擾大，或者是探頭安裝不好。一般情形下應反復調整探頭，檢查耦合劑是否充分，直到信號質量盡可能大時為止。當信號強度太低時應重新檢查探頭的安裝位置、安裝間距以及管道是否適合安裝或換用Z法安裝。

一般情況下，信號強度越大，測量值越穩定可信，越能長時間可靠的運行。

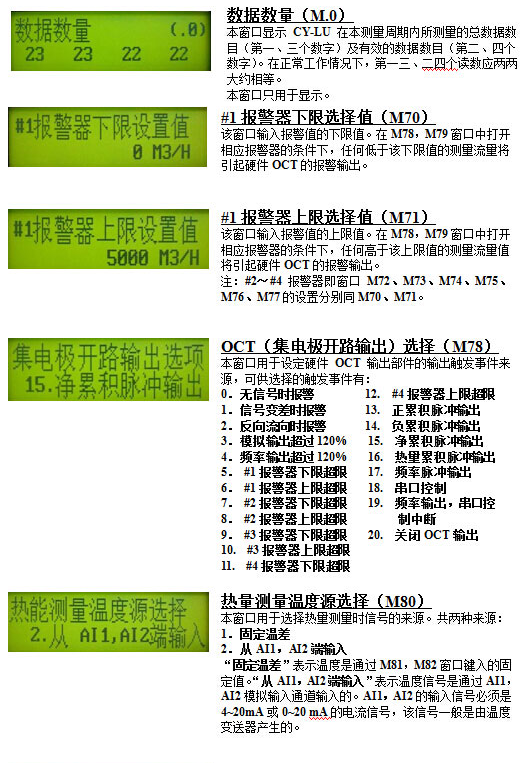

§2.11.2數據數量

數據數量是指CY-LU在本測量周期內所測量的總數據數目(      、三個數字)及有效的數據數目(第二、四個數字)。在正常工作情況下，      三、二四個讀數應兩兩大約相等。

§2.11.3 總傳輸時間、時差

窗口93中所顯示的“總傳輸時間,時差”能反應安裝是否合適，因為流量計內部的測量運算是基于這兩個參數的，所以當“時差”示數波動太大時，所顯示的流量及流速也將變化得厲害，出現這種情況說明信號質量太差，可能是管路條件差，探頭安裝不合適或者參數輸入有誤。

在通常情況下，時差的波動應小于±20%。但當管徑太小或流速很低時，時差的波動可能稍大些。

§2.11.4 傳輸時間比

傳輸時間比是用于確認探頭安裝間距是否正確。在安裝正確的情況下傳輸比應為100±3。傳輸時間比可以在M91中進行查看。當傳輸比超出100±3的范圍時，應檢查參數(管外徑、壁厚、管材、襯里等)輸入是否正確、探頭的安裝距離是否與M25中所顯示的數據一致、探頭是否安裝在管道軸線的同一直線上、是否存在太厚的結垢、安裝點的管道是否橢圓變形等。

§2.11.4 安裝時注意的問題

1) 輸入管道參數必須正確，否則流量計不可能正常工作。

2) 安裝時要使用足夠多的耦合劑把探頭粘貼在管道壁上，一邊察看主機顯示的信號強度和信號質量值，一邊在安裝點附近慢慢移動探頭直到收到最強的信號。管道直徑越大，探頭移動范圍越大。然后確認探頭是否安裝在管道軸線的同一直線上。特別注意鋼板卷成的管道，因為此類管道不規則。如果信號強度總是0.00字樣說明流量計沒有收到超聲波信號，檢查參數(包括所有與管道有關參數)是否輸入正確、探頭安裝方法選擇是否正確、管道是否太陳舊、是否其襯里太厚等、管道是否沒有流體、是否離閥門彎頭太近、是否流體中氣泡太多等。如果不是這些原因，還是接受不到信號，只好換另一測量點試試。

3) 確認流量計是否正常可靠的工作：信號強度越大、流量計越能長時間可靠工作，其顯示的流量值可信度越高。如果環境電磁干擾太大或是接受信號太低，則顯示的流量值可信度就差，長時間可靠工作的可能性就越小。安裝結束時，要將儀器重新上電，并檢查結果是否正確。

三 怎樣使用

§3.1 怎樣判斷流量計是否工作正常

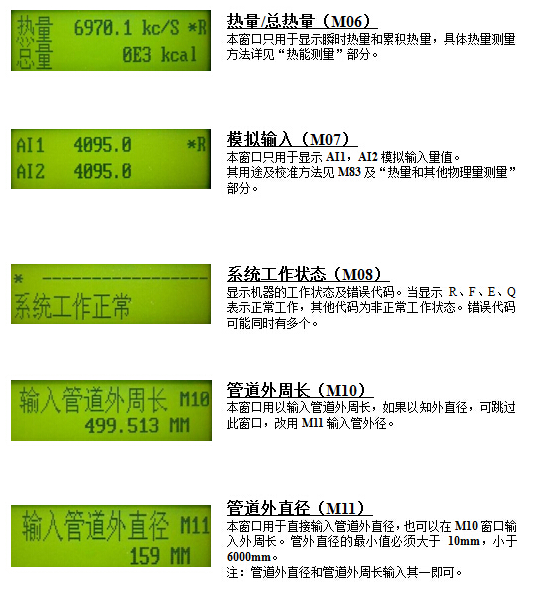

鍵入MENU 0 8 如果窗口顯示“*R”表示工作正常。在此窗口顯示中，如果有“E”字樣表示電流環輸出超量程100%，與58號窗口設置有關。通過增大58號窗口輸入值，“E”字樣就不再顯示;如果不使用電流環，可置之不理

如果有“Q”字樣表示頻率輸出超量程120%，與69號窗口設置有關。通過增大69號窗口輸入值，“Q”字樣就不再顯示;如果不使用頻率輸出，可置之不理。

如果有“H”字樣表示接收超聲波信號差。處理方法見“故障查找”一章。

如果有“G”字樣表示儀器正在進行測量前的自動增益調整，一般是正常的。只有當長時間總處于此狀態，才說明機器不正常。

“I”表示接收不到超聲波信號，檢查探頭連線是否連接正確，探頭是否牢靠等。

“J”表示儀器硬件有故障。硬件故障可能是暫時的，重新上電試試。祥見“故障查找”章節。

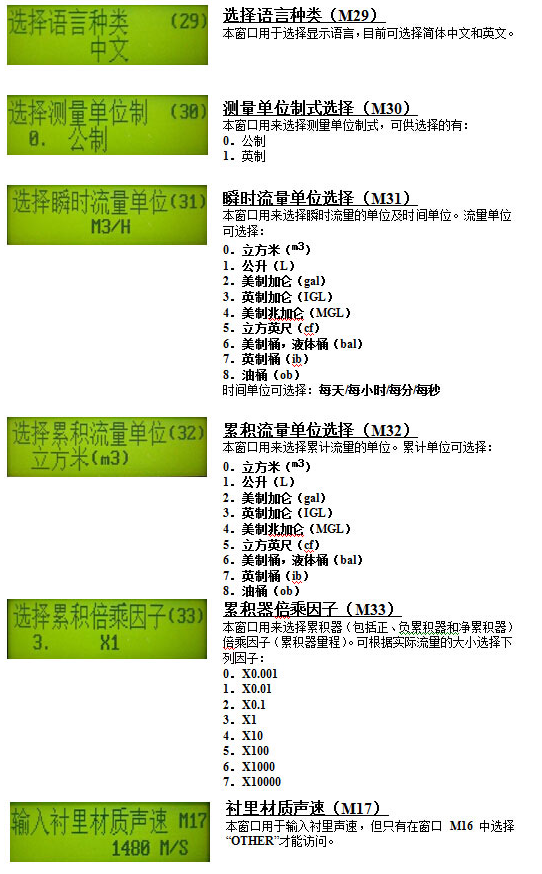

§3.2 怎樣選擇流量單位制

使用30號窗口可選擇公制或英制流量單位制：0選項表示公制，1選項表示英制。

使用方法：鍵入MENU 3 0 ENT在屏幕的下行左側顯示‘>’表示進入選擇狀態，使用▼/-或▲/+選擇出所需要的，再鍵入ENT確認。

§3.3 怎樣選擇瞬時流量單位

使用31號窗口選擇瞬時流量單位：鍵入MENU 3 1 進入31號窗口，鍵入ENT在屏幕的下行左側顯示‘>’表示進入選擇狀態，使用▲/+或▼/-選擇出所需要的流量單位，鍵入ENT進入選擇時間單位狀態，同選擇流量單位一樣，使用▲/+或▼/-選擇出所需要的時間單位，鍵入ENT確認。

§3.4 怎樣選擇累積流量單位

使用32號窗口選擇瞬時流量單位，方法同§3.2選擇流量單位相同。

§3.5 怎樣選擇累積器倍乘因子

倍乘因子用于擴展累積器的表示范圍，使用33號窗口進行選擇。

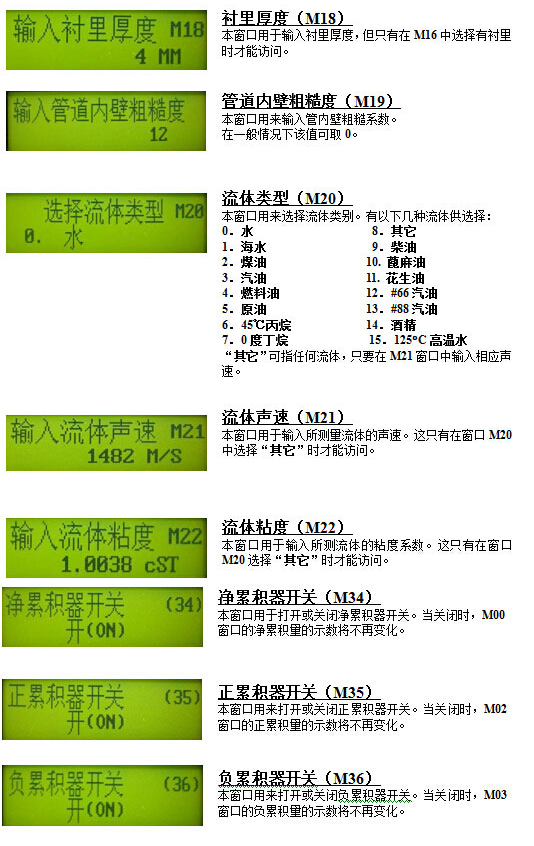

§3.6 怎樣打開或關閉流量累積器

使用34號窗口可對流量凈累積器進行打開或關閉操作;使用35號窗口可對流量正累積器進行打開或關閉操作;使用36號窗口可對流量負累積器進行打開或關閉操作。選擇“開”表示打開累積器，選擇“關”表示關閉累積器。

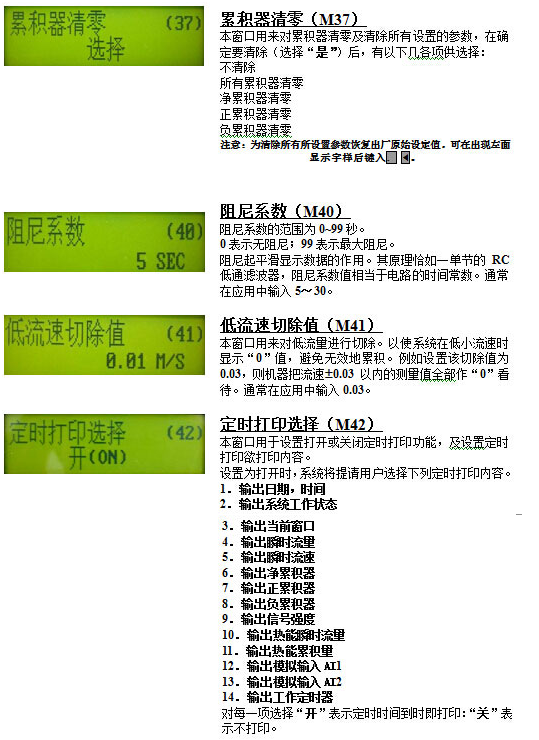

§3.7 怎樣實現流量累積器清零

使用50號窗口選擇欲清零累積器進行清零。除初次安裝外，一般不使用此功能。

§3.8 怎樣恢復出廠設置

鍵入MENU 3 7 ，進入37號窗口后直接鍵入 . ? 鍵，就恢復為所有出廠設置。但用戶標定系數網絡地址等項目會保留用戶所輸入的值。

§3.9 怎樣使用阻尼器穩定流量顯示

阻尼器的作用是穩定流量顯示，其本質是一節濾波器，在40號窗口中輸入時間常數。常數越大越穩定。但太大時會造成測量顯示滯后太大，數值顯示太遲鈍，特別是當實際流量變化劇烈時，造成所顯示的流量值不能及時跟隨實際流量的變化。所以一般情形下，該值取較小的值，一般取5～30秒。

該窗口屬于數據型輸入窗口，操作方法是進入此窗口后，直接輸入時間常數，鍵入ENT確認。

§3.10 怎樣使用零點切除避免無效累積

窗口41中的數據稱為低流速切除值，系統把流速      值低于此值的流量視為“0”對待。這樣可設置此參數，避免真實流量為“0”時，流量計產生的測量誤差進行虛假的累積。一般情況下，設置此參數為0.03m/s。當流速大于低流速切除值后，低流速切除值和測量結果無關，絕不影響測量結果。

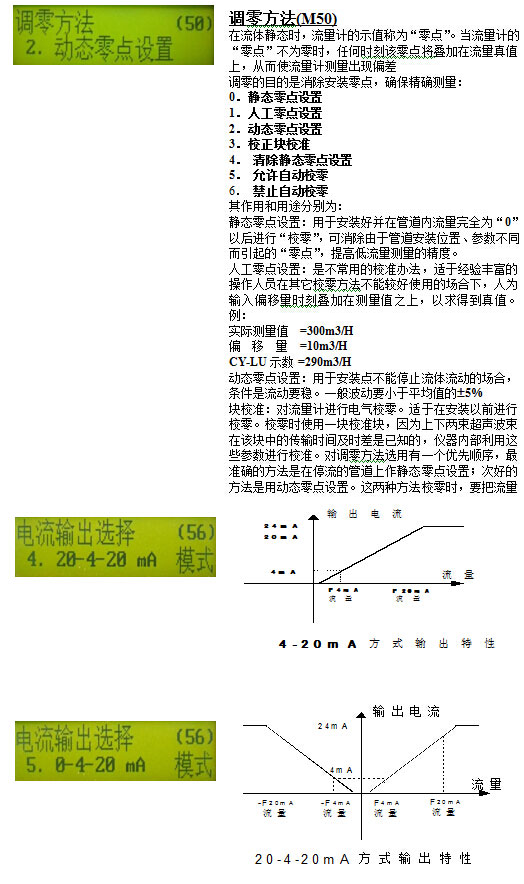

§3.11 設置零點提高測量精度

在測量為“0”時，各種測量儀器都會產生一個“零點”，即顯示的測量值不等于“0”，該值就稱為“零點”。對任何測量儀器來講，其存在的零點越小越好。反之如果一臺儀器零點太大，則說明其內在質量差。

如果零點不為“0”，就會產生測量誤差。并且所測量的物理量越小，零點引起的誤差越大。只有當零點同被測物理量相比小到一定程度時，才能忽略零點引起的誤差。

對超聲波流量計來講，當流量較小時，零點引起的誤差就不能忽略。需要進行零點設置，以提高小流量測量精度。

鍵入MENU 5 0 確認流體確實已處于靜態并且流量計處于正常工作狀態，選擇“第0項：靜態零點設置”，鍵入ENT等待屏幕右下角的進程計數器減到“00”，即完成零點設置，儀器自動進入01號窗口顯示操作結果。如果發現還存在較大的零點，即流速還是較大，重復進行“校零”。

§3.12 修改儀表系數(標尺因子)進行標定校正

儀表系數是指“真值”和“示值”之比，例如當被測物理量為1.00時，儀器顯示0.99,則其儀表系數為1/0.99。可見儀表的系數      恒為1。但當儀表成批生產時，難以做到每臺儀表的系數都為“1”。其差異或不一致的程度就稱為儀表的“一致性”。質量高的產品其一致性必定好。

CY-LU出廠時儀表系數全為“1”，因為在設計上，CY-LU做到了使其儀表系數只決定于晶體振蕩器的頻率和探頭兩個因素，而與其他電路參數無關。所以CY-LU出廠時儀表系數默認值全為“1”。

但由于使用時，還會存在管道等方面的因素差異，所以還會產生“儀表系數”，設置此參數用于修正不同管道引起的誤差。

儀表系數必須根據實際標定結果輸入。

§3.13 密碼保護(加鎖與開鎖)

儀表加鎖，可查閱，但不能進行任何修改操作，可避免無關人員錯誤操作。

加鎖時，鍵入MENU 4 7 ENT，使用▲/+或▼/-選擇“上鎖”，鍵入ENT，輸入密碼1~4位數字密碼，鍵入ENT確認。

開鎖時，只能輸入正確密碼才能打開。鍵入MENU 4 7 ENT，使用▲/+或▼/-選擇“開鎖”，鍵入ENT，輸入上鎖時輸入的密碼，鍵入ENT確認。

請牢記密碼，以免忘記密碼無法操作流量計。

§3.14 怎樣使用打印機

CY-LU支持即時打印和定時打印。

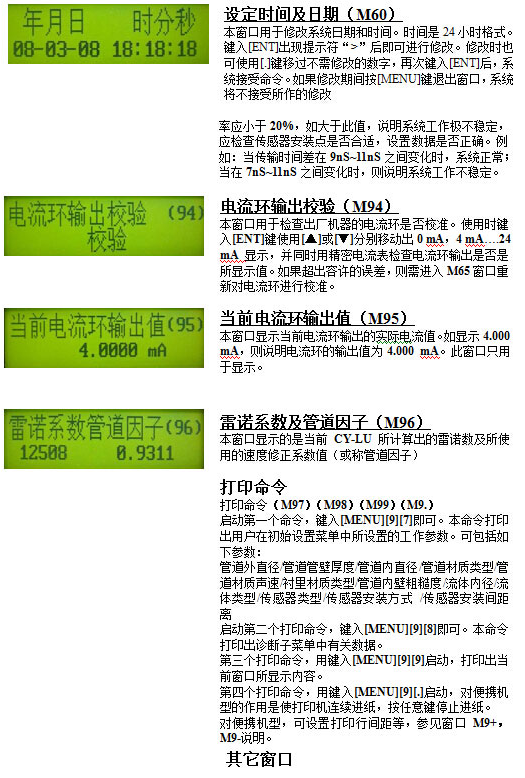

即時打印包括M97管道參數打印命令、M98診斷參數打印命令、和M99當前窗口拷貝命令，例如鍵入MENU 9 9 就打印出當前窗口內容。

定時打印可設定初始時間、打印間隔、打印持續時間和打印內容。

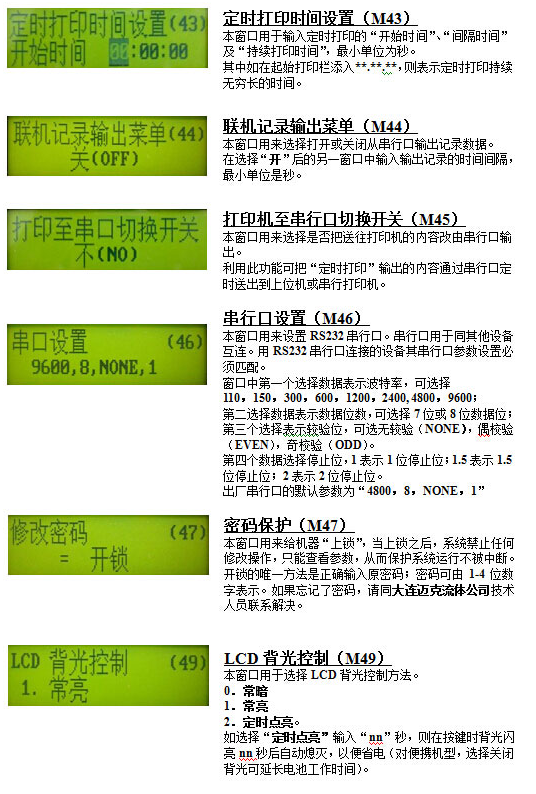

打印內容在窗口M42中輸入選擇。先選擇“打開”打印機，然后順序選擇打印內容(共14項)，欲打印的內容鍵入 ENT后，選擇“開”，不打印的內容選擇“關”。

打印時間在M43窗口中輸入。參見“窗口祥解”一章中窗口M42 、M43說明。

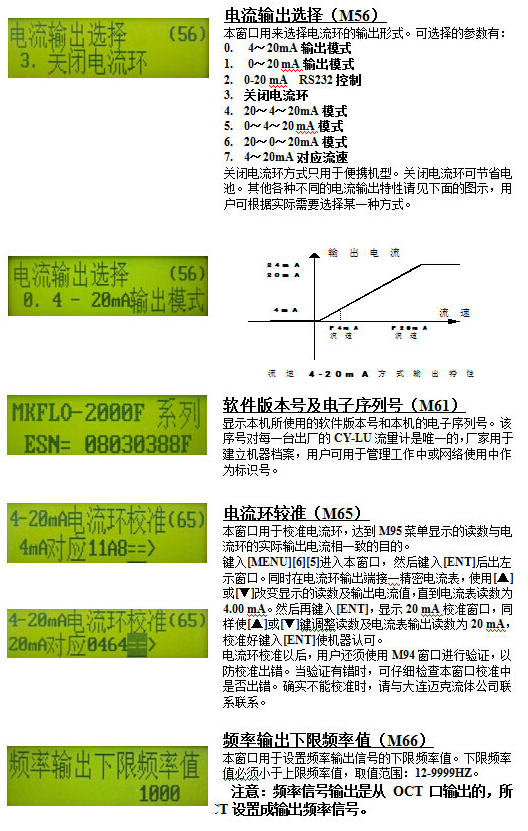

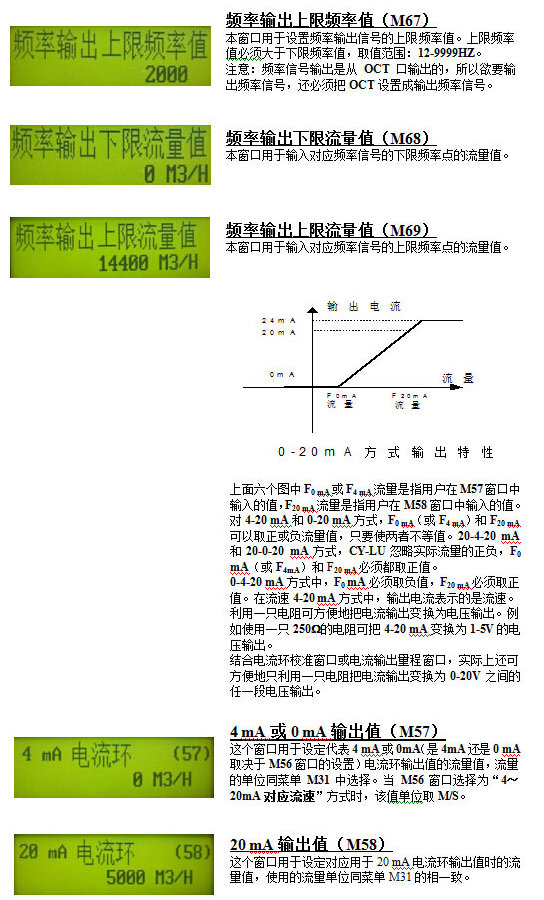

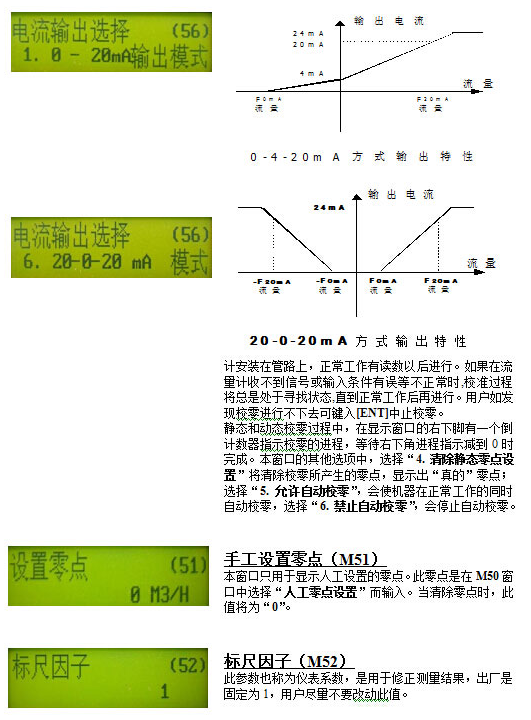

§3.15 怎樣使用4~20mA電流環輸出

CY-LU的電流環輸出精度優于0.1%，完全可編程，并可設置為4～20mA和0～20mA等多種輸出模式。使用窗口M56進行選擇。參見 “窗口詳解”一章中窗口M56說明。

在窗口M57中輸入4mA代表的流量值，在窗口M58中輸入20mA代表的流量值。例如某管道流量范圍為0～1000m3/h，則在M57中輸入0，窗口M58中輸入1000即可。如果流量范圍為-1000～0～2000m3/h，不考慮流量方向可使用20～4～20mA方式(在窗口M56中選擇)，在M57中輸入1000，窗口M58中輸入2000即可;如考慮流量方向，可選擇使用0～4～20mA輸出方式，當流量方向為負時，輸出電流為0～4mA范圍內，當流量方向為正時，輸出電流在4～20mA范圍內，輸出方式在窗口M56中選擇，在M57中輸入“-1000”，窗口M58中輸入2000。

§3.16 怎樣輸出模擬電壓信號

在電流環上并聯一只250W的電阻，即可把4～20mA變換為1～5V的電壓輸出。

§3.17怎樣輸出累積脈沖

CY-LU超聲波流量計每流過一個單位流量，可以產生一個累積脈沖輸出到外部計數設備。累積脈沖只能通過硬件OCT輸出。因此還必須對硬件OCT實行相應的設置(見窗口M78)，

例如欲使用繼電器輸出正向累積脈沖，每一脈沖代表0.1m3的流量，可進行下列設置：

1. 在窗口M32中選擇累積流量單位：“立方米(m3)”;

2. 在窗口M33中選擇倍乘因子：“2. x0.1”;

3. 在窗口M78中選擇:“13. 正累積脈沖輸出”;

注意：累積脈沖大小要選擇合適，如果過大，輸出周期太長;如果過小，動作會太頻繁，影響其使用壽命，并且太快時，會產生丟失脈沖的錯誤。建議使用速率1~60脈沖/分鐘。

§3.18 怎樣使用OCT輸出

CY-LU超聲波流量計的OCT輸出是電氣隔離的集電極開路輸出。開閉條件是可編程的，并且用戶可以設定開閉條件為下列之一：系統產生報警信號或有累積脈沖輸出等。

頻率輸出信號也是從OCT輸出的。當作為頻率輸出使用時，就不能使用其它功能。

頻率輸出信號從OCT接線端子輸出，左邊接線端子是發射極，右邊接線端子是集電極。注意接線時極性正確。(參見窗口M78說明)

§3.19 怎樣修改日期時間

日期時間一般情況下無需修改。因為CY-LU采用了萬年歷時鐘芯片，可靠性很高。萬一需要修改時，進入窗口MENU 6 0 ，鍵入ENT在屏幕的下行左側顯示‘>’表示進入修改狀態，再鍵入ENT確認。

§3.20 怎樣調整LCD顯示器

CY-LU的LCD顯示器的背光和對比度可以通過窗口進行控制。

使用窗口M49進行背光控制。鍵入MENU 4 9 ，鍵入ENT在屏幕的下行左側顯示‘>’表示進入修改狀態，使用▲/+或▼/-選擇“常亮”，表示背光總亮，選擇“常暗”，表示背光總滅;選擇“定時點亮”,然后輸入點亮?xí)r間“n”秒，表示按鍵后背光持續點亮“n”秒自動熄滅。

§3.21 怎樣使用RS232串行口

CY-LU自身帶有RS-232標準DB9串行口，數據速率可在110～9600波特之間選擇。

使用窗口M46進行串行口參數設置。可設置波特率和校驗位。

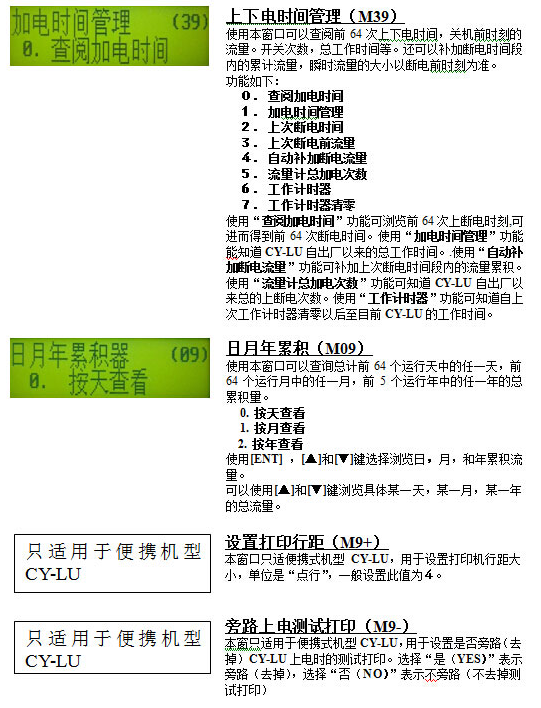

§3.22怎樣查看每日、每月、每年流量

使用窗口M09可查閱過去的前64天、前64月、前5年的歷史流量數據和機器工作狀態。

鍵入MENU 0 9 后選擇第0子項“Day”將出現如右面顯示字樣，左上角“00”-“63”表示序號;中間的“00-07-21”表示日期，右上角“--------”字樣表示工作狀態，如果狀態欄只顯示“--------”表示機器在工作日中工作完全正常。如果出現其它字符，請參見錯誤代碼說明。下面數值3412.53表示該工作日一整天的凈累計流量。

查閱月流量，鍵入MENU 0 9 后選擇第1子項“按月查看”選項。

查閱年流量，鍵入MENU 0 9 后選擇第2子項“按年查看”選項。

§3.23 怎樣對模擬輸出進行校準

一般情況下，除非使用者發現使用窗口M58校驗電流環發現所顯示的電流值與實際輸出的電流值不一樣，不要進行此項操作。因為每一臺流量計出廠前，廠家已進行了嚴格的校準。

使用窗口M65驗證電流環本身是否已經“校準”，驗證的方法是：

1. 連接電流環輸出到一個精密電流表上

2. 進到菜單鍵入MENU 5 8 ENT，選擇“4-20mA”輸出

3. 進入菜單MENU 6 5 ENT，

4. 使用[▲][▼]調節所顯示數字，直到電流環輸出電流等于4.00mA

5. 鍵入ENT出現20mA校正顯示

6. 使用[▲]和[▼]調節20mA對應的數值，直到電流環輸出電流環輸出電流20mA

7. 使用菜單MENU 5 7 ENT輸入4mA電流(最小值)對應的流量值

8. 使用菜單MENU 5 8 ENT輸入20mA電流(滿量程值)對應的流量值

驗證電流環

使用菜單MENU 9 4 ENT可分別檢驗電流環是否正確地校準，詳見M94使用說明。

窗口M95用于查看當前電流環輸出電流值，此值隨流量的變化而變化。

§3.24 查看電子序列號和其他細節

CY-LU型超聲波流量計使用      的電子序列號(ESN)來區分每一臺流量計，便于廠家和使用者進行管理。新版超聲波流量計使用ESN號碼為 08XXXXXXF，08表示08年生產， XXXXXX為生產日期6位長數序號，F(xiàn)表示機器類型，使用窗口M61查閱機器類型、ESN。

使用窗口M39可查閱自流量計出廠以來，總的工作時間和上斷電總次數。

尊敬的客戶您好！

如果您想索取產品資料、獲取選型報價或是深入了解更多產品信息，歡迎添加官方微信 ，掃描下方二維碼即可。添加后將有專業工程師為您提供一對一的服務，隨時解答您的疑問。
