CYDS型智能電磁型水表
CYDS型智能電磁型水表是我公司自主研制開發的全智能型電磁型水表，其全中文電磁轉換器內核采用高速中央處理器。計算速度非常快、精度高、測量性能可靠。轉換器電路設計采用國際半導體制程技術，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使水表小型流量化的特點。使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。
產品特點：
▲管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
▲測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
▲在現場可根據用戶實際需要在線修改量程。
▲高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
▲采用SMD器件和表面貼裝（SMT電路可靠性高）。
▲全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
▲超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
▲具有RS485、RS232、Hart和Modbus等數字通訊信號輸出以及GPRS遠程抄表功能。
▲具有自檢與自論功
▲可帶IC卡付費系統功能
工作原理

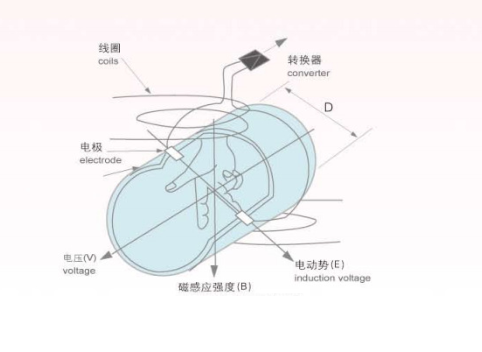

電磁水表測量原理是基于法拉第電磁感應定律。水表的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
E=KBdv
式中：E---------------為電極間的信號電壓（v）
B-----------------磁通密度（T）
d------------------測量管內徑（m）
v------------------平均流速（m/s）
式中k, d為常數，由于勵磁電流是恒流的，故B也是常數，則由E= KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是電磁型水表的基本工作原理。
由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說電磁型水表是一中真正的體積水表。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁型水表的一突出優點，是其他任何水表所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有分高的可靠性。
傳感器口徑的確定
水表使用流速 在0.3-15m/s范圍內，此時水表口徑可選擇與用戶管道口徑一致。
使用流速低于0.3m/s時 在儀表部位局部提高流速，采用縮管方式：
一體型或分離型的選擇
一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體。
分離型：即傳感器和轉換器分開裝于不同的地點，一般出現以下情況時選用分離型。

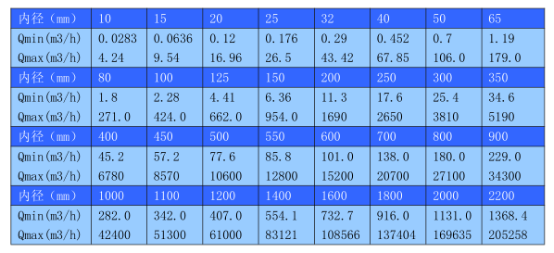

流量范圍的選擇
流量和最小流量必須符合下表中的數。
安裝地點的選擇
為了使變送路工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
⑴盡量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信號。
⑵應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
⑶應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。
⑷選擇便于維修，活動方便的地方。
⑸水表應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。
安裝要求
為了你正確的測量，在選擇管道上位置時應注意以下幾點要求：
⑴傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
⑵介質在安裝位置應該滿管流動，避免比滿管及氣體附著在電極上。
⑶對于液固兩相流體， 采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。
⑷水表安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道 點和出水口安裝水表。（見圖）
⑸修改管道的安裝方法：
當介質流速達不到要求時，應當選用較小口徑的水表，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足：前直管段≥5DN,后直管道≥2DN(DN為管徑)
⑹前后直管段為水表前≥5DN，后端≥2DN
水表的轉換器概述

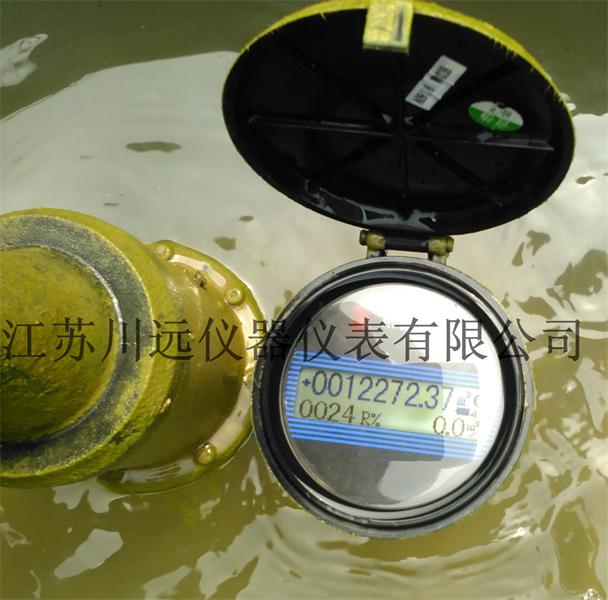

我公司研發的電池供電型電磁轉換器系列，該系列轉換器能與普通電磁流量計傳感器配套，并達到 0.5 級量測量精度。也就是說，簡單地將原普通電磁流量計，換上轉換器，用戶就開發出了全新產品－電池供電系列產品。電池供電型轉換器標配一個常規鋰電池組，可持續工作 3--6 年。若配用高容量鋰電池組，持續工作時間會更長。電池供電型轉換器具有 GPRS 和 CDMA 無線數據傳輸功能；具有RS485modbus 協議（外供電或電池供電兩種方式）通訊功能，此外還具有 SRD 基站式無線網絡通訊系統，實現數據采集和管理。電池供電型轉換器采用不銹鋼表殼和紅外遙控器操作，可實現 IP68密封防護設計，可使用在井下等潮濕場合（附應用實圖）。

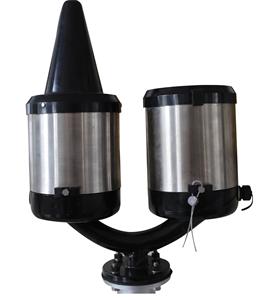

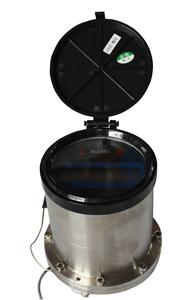

水表的轉換器實圖
.
現場顯示型 帶GPRS+現場顯示型

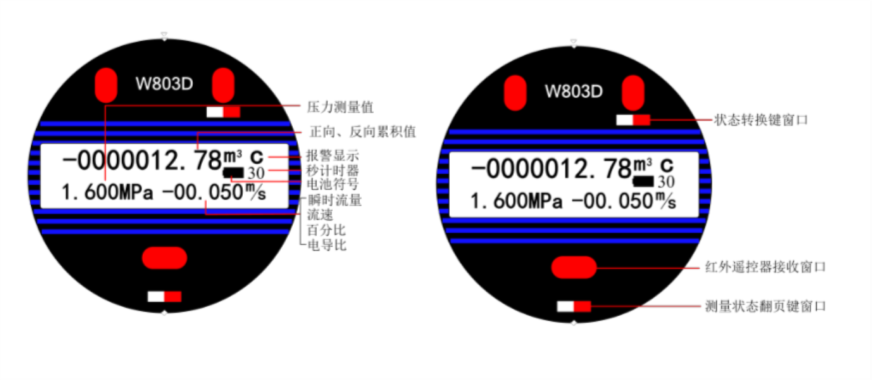

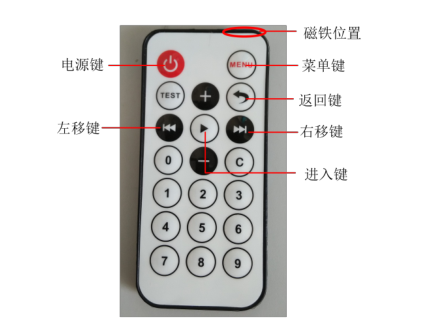

顯示儀表和操作
電源鍵—檢定模式轉到測量模式 菜單鍵—檢定模式進入參數設置
進入建—參數設置時進入各級菜單 返回鍵—參數設置時返回上級菜
左移鍵—光標左移 右移鍵—光標右移
注意 ：
1 、 儀表出廠時均已設置成休眠方式 （ 液晶顯示器不亮 ） ， 客戶使用時需用遙控器喚醒后才開始工作 ；使用時請將 “ 儀表休眠密碼 ” 改成其他非休眠
密碼 ， 并設置儀表時間參數，以免影響使用。
2 、儀表被喚醒后，首 入檢定模式，如用戶需要整機標定或更改參數，請直接在此模式下進行。如需進行測量或通訊測試，則必須進入測量模式。

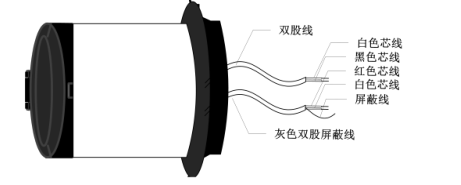

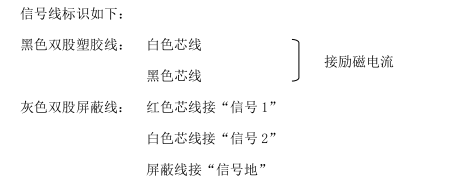

轉換器接線
電池供電型一體型轉換器有兩組接線：信號線組、勵磁線組。分別與傳感器對應線組相接。接線時應正確連接，仔細核對，以免因接線錯誤而損壞儀表。
性能指標
■ 工作環境溫度：－２０℃―５０℃
■ 工作環境濕度：≦９５％
■ 外殼防護等級： IP68
■ 流速測量范圍：０ --- １５米/秒
■ 介質電導率： 潔凈水 > ２０ μs/cm
■ 適用測量通徑：DN10---DN2000
■ 配套精度等級：０.５級/0.3級
■ 測 量 參 數：瞬時流量、瞬時流速
■ 記 錄 參 數：流量累計總量
■ 檢測報警參數：流體空管檢測報警、勵磁電流檢測報警
■ 標定輸出信號：單位體積流量脈沖
■ 通訊方式：RS485(modbus 協議)、ＧＰＲＳ
■ 電池工作時間
鄭重聲明: 由于軟件在不斷完善和升級，部分內容可能與實際轉換器有差別, 請以實物為準！
